EPCOS / TDK B58004 Mehrschicht-Piezo-Aktor mit passiviertem Stapel

Der EPCOS/TDK Mehrschicht-Piezo-Aktor bietet ein stabiles Design mit hohem Wirkungsgrad, das durch kleine Isolationszonen Polarisierungsrisse verhindert. Die hochaktive Stapeltechnologie B58004 bietet eine hohe Zyklus-Stabilität bei hohen Temperaturen, einen hohen Schmelzmetallverbund und eine Feuchtigkeitsbeständigkeit. Andere Funktionen umfassen innere Kupferelektroden, eine 160-V-Polarisierung und eine Kapazität von 3,0 µF (typisch) in einem Keramikgehäuse mit Abmessungen von 5,2 mm x 5,2 mm x 30 mm.

Merkmale

  • Hochaktive Stapeltechnologie
  • Aktor-Design mit hohem Wirkungsgrad und kleinen Isolationszonen
  • Robustes Design, das Polarisierungsrisse verhindert
  • Hochschmelzender Metallverbund
  • Hohe Zuverlässigkeit
  • Hohe Zyklusstabilität bei hohen Temperaturen
  • Hervorragende Wiederstandsfähigkeit gegen Feuchtigkeit

Technische Daten

  • Design
    • RoHS-kompatible PZT-Keramik (Blei-Zirkonat-Titanat, PZT) mit einem hohen Kopplungsfaktor
    • Innere Elektroden: Kupfer
    • Gehäusegröße: 5,2 mm x 5,2 mm x 30 mm
    • Passivierter Stapel
    • Mit 160 V polarisiert
    • Enthält SVHC-Substanz 12626-81-2
  • Allgemeine technische Einstufungen
    • Empfohlene Vorbelastung: 730 N
    • Stapeloberflächen-Temperaturbereich: -40 °C bis +160 °C
    • Lagertemperaturbereich: -25 °C bis +45 °C
    • Spannungsbereich: -10 V bis +180 V
    • Strombereich: -30 A bis +30 A
  • Elektrische Spezifikationen
    • Kapazität: 3,0 µF (typisch)
    • Isolationswiderstand: >100 MΩ
    • Hubweg bei 160 V (s): 59 µm ±10 %
    • Bei 160 V (Q): 1,0 mC ±10 %
    • Kapazität bei 160 V (C=Q/U): 6,20 µF ±10 %
    • Energie bei 160 V (E=Q*U/2): 80 mJ ±10 %
    • Steifigkeit bei 160 V (Kstack): 25,0 N/µm (typisch)

Applikationen

  • Nanopositioning systems
  • High-precision valve control for liquids and gases
  • Bonding wire machines

Performance Graphs

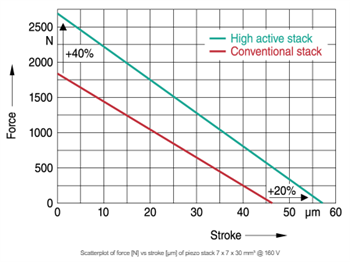

Leistungsdiagramm - EPCOS / TDK B58004 Mehrschicht-Piezo-Aktor mit passiviertem Stapel
Leistungsdiagramm - EPCOS / TDK B58004 Mehrschicht-Piezo-Aktor mit passiviertem Stapel
Leistungsdiagramm - EPCOS / TDK B58004 Mehrschicht-Piezo-Aktor mit passiviertem Stapel
View Results ( 5 ) Page
Teilnummer Datenblatt Länge Selbstresonanzfrequenz Betätigungskraft Nennspannung Takt Montage Minimale Betriebstemperatur Widerstand
B58004M4037A020 B58004M4037A020 Datenblatt 7 mm 2600 N - 10 V to 180 V 55 um SMD/SMT - 40 C
B58004M4040A020 B58004M4040A020 Datenblatt 5.2 mm 30 kHz 1400 N - 10 V to 180 V 83 um SMD/SMT - 40 C
Z63000Z2910Z001Z77 Z63000Z2910Z001Z77 Datenblatt 3.4 mm 48 kHz 600 N - 10 V to 180 V 47 um Wire Leads - 40 C
Z63000Z2910Z001Z78 Z63000Z2910Z001Z78 Datenblatt 5.2 mm 165 kHz 1400 N - 10 V to 180 V 16 um - 40 C
B58004M4030A020 B58004M4030A020 Datenblatt 30 mm 44 kHz 1400 N - 10 V to 180 V 55 um - 40 C 40 MOhms
Veröffentlichungsdatum: 2019-02-18 | Aktualisiert: 2024-06-28
