TDK-Lambda PYQ50 30 W bis 50 W DC/DC-Wandler mit Einzelausgang
Die PYQ50 30 W- bis 50 W-DC/DC-Wandler mit Einfachausgang von TDK-Lambda sind isolierteDC DC-Wandler in einem Viertel-Brick-Footprint, die von einem extrem großen Eingangsbereich von 14 VDC bis 160 VDC (12:1) mit Einzelausgangsspannungen von 5 V bis 48 V betrieben werden. Die Ausgangsspannung kann mit dem Trim-Terminal zwischen -20 % und +10 % angepasst werden. Ausgangsspannungs-Messleitungen gewährleisten eine stabile Ausgangsspannung auch bei wechselnden Lasten. Die PYQ50-Modelle verfügen über Wirkungsgrade von bis zu 89 %, 3.000 VDC I/O-Isolation und arbeiten in einem Umgebungstemperaturbereich von -40 °C bis +100 °C. Die Bauteile sind vergossen, um eine hohe Stoß- und Vibrationsfestigkeit zu bieten. Die PYQ50 Komponenten sind gemäß den Sicherheitsstandards 62368-1 und mit zusätzlichen Schaltungen zertifiziert und werden auch gemäß dem EN 50155 Schienenverkehrsstandard für elektronische Ausrüstungen in Schienenfahrzeugen getestet.
Merkmale
- Viertel-Brick-Format
- Großer 14 VDC bis 160 VDC Eingangsbereich (12:1)
- Unterstützt die meisten DC-Eingangsspannungen im Schienenverkehr
- Vergossenes Kunststoffgehäuse
- Gemäß IEC 62368-1 zertifiziert, gemäß EN 50155 getestet
- Hohe Stoß- und Vibrationsfestigkeit
- 3.000 VDC-I /O-Isolierung
- Einfachausgang
Applikationen
- Industrieapplikationen
- Prüfung
- Kommunikation
- Rundfunk
- Eisenbahn
Technische Daten
- Eingang
- 14 V- bis 160 V-Bereich
- 200 VDC-Stoßspannung, 100 ms Max.
- Typische Abschaltspannung: 12 VDC
- 25 ms Startzeit
- Ausgang
- 5 V-, 12 V-, 24 V- oder 48 V-Optionen
- ±1 % Spannungstoleranz
- Schaltfrequenzbereich: 215 kHz bis 265 kHz
- ±0,2 % Leitungs-/Lastregelung
- 100mVp-p Welligkeit und Rauschen
- Temperaturkoeffizient: ±0,02 %/°C
- ±10 % Fernerkundung
- Maximaler Strombereich: 1,05 A bis 6 A
- Maximale Leistungsoptionen: 30 W oder 50 W
- 5 mA oder 8 mA Nulllast-Eingangsstromoptionen
- Wirkungsgrad von 81 % bis 89 % bei 72/110VDC
- Maximaler Lastkapazitätsbereich: 680µF bis 10.000µF
- Spannungsfestigkeit für 1 minute
- 3.000 VDC-Eingang-zu-Ausgang
- 2.500 VDC-Eingang-zu-Gehäuse
- 500 VAC-Ausgang-zu-Gehäuse
- Isolationskapazität
- 1000 pF Eingang-zu-Ausgang
- 1500 pF Eingang-zu-Basisplatte
- -40 °C bis +100 °C Betriebstemperaturbereich
- Abmessungen: 57,9 mmm x 36,8 mmm x 12,7 mmm
- Gehäusematerial: Kunststoff
- Aluminium-Grundplatte
- MTBF: 791.000 bis 810.000 Stunden
- 3 Jahre Garantie
Videos

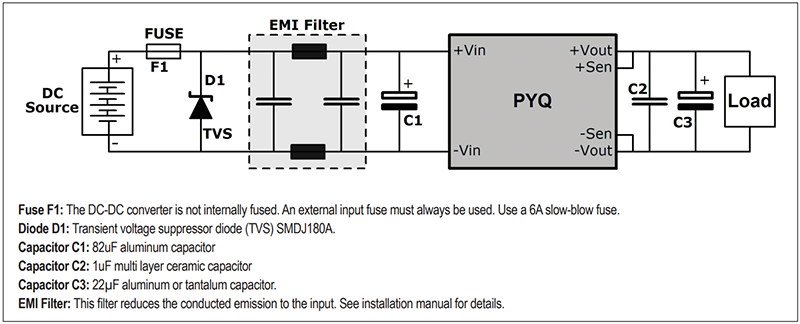

Empfohlenes Verdrahtungsschema
