TDK-Lambda PFH500F 500-W-AC/DC-Leistungsmodule
TDK-Lambda PFH500F 500-W-AC/DC-Leistungsmodule sind Viertel-Brick-Module mit hoher Leistungsdichte und hohem Wirkungsgrad. Die Module mit niedrigem Profil haben eine AC-Eingangsspannung von 85 bis 265 VAC, 47 bis 63 Hz, einen AC-Eingangsstrom von 5/2,5 A und eine Grundplatten-Temperatur von 100 °C. Die Baureihe eignet sich für die Leitungskühlung und bietet PMBus- und Lastabfallverteilungs-Optionen. PFH500F AC/DC-Leistungsmodule eignen sich hervorragend für Industrie-, Test-, Kommunikations- und kommerzielle Applikationen.
Merkmale
- Brick-Footprint mit Metallgehäuse von 10,15 cm x 6,09 cm (4 Zoll x 2,4 Zoll)
- Hohe Leistungsdichte
- Hoher Wirkungsgrad
- Geeignet für leitfähige Kühlung
- Leistungsfaktorkorrektur
- PMBus™ (optional)
- Blindleistungs-Lastverteilung (optional)
Applikationen
- Industrie
- COT
- Prüfung
- Kommunikation
- LED-Beleuchtung
- Rundfunk
Videos
Zubehör
Der HS00110 Kühlkörper bietet ein Zubehör für die PFH500-Baureihe von TDK-Lambda, die aus einem 500-W-AC/DC-Leistungsmodul in einem Viertel-Brick-Gehäuse mit hohem Wirkungsgrad besteht.
Der AR00719 ist eine Hochleistungs-Wärmeabschalter-/Widerstandsanordnung, die einen Zementwiderstand mit einem Wärmeabschalter mit Schmelzsicherungslegierung und eine Überhitzungsschutzfunktion kombiniert. Diese Wärmeabschalter-Widerstandsanordnung verwendet eine Spulenwicklung für eine größere Widerstandsfähigkeit gegen den Einschaltstrom.

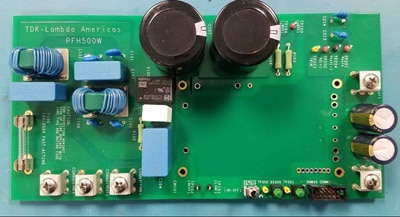

Evaluierungsboards
967-PFH05W-001-EVKS0 - Evaluierungsboard, kein Modul
967-PFH05W28100EVKS1 - Evaluierungsboard, ohne Blindleistungsmodus
967-PFH05W281D0EVKS1 - Evaluierungsboard, Blindleistungsmodus
Veröffentlichungsdatum: 2019-04-23
| Aktualisiert: 2022-03-10
