STMicroelectronics TSX582 Dualer Operationsverstärker
Der TSX582 Dual-Operationsverstärker von STMicroelectronics verfügt über eine hohe Spannungs- und Strombelastbarkeit mit internem Schutz gegen Übertemperatur und Überstrom. Der dual-Operationsverstärker mit Verstärkungsfaktor 1 bietet eine verbesserte ESD- und HF-Rauschimmunität.
Der TSX582 Verstärker von STMicroelectronics gibt typischerweise bis zu 200 mA pro Kanal aus, um induktive Lasten mit niedrigem Widerstand, wie z. B. WinkelResolver, Line-Out-Kabel und Piezo-Betätiger anzusteuern. Die zwei Hochstrom-Ausgangsverstärker des TSX582 können Lasten direkt im Bridge-Tied-Modus oder parallel geschaltet ansteuern, wodurch der Ausgangssenken-/Quellstrom verdoppelt wird.
Der TSX582 ist in einem PowerSO-8-Gehäuse mit einem freiliegenden Pad untergebracht und für Fahrzeuganwendungen in einem Temperaturbereich von -40 °C bis +125 °C qualifiziert.
Merkmale
- 5 V bis 16 V Versorgungsspannung
- Hoher Ausgangsstrom von 200 mA
- Rail-to-Rail-Ausgang, niedriger Rail-Eingang
- Verstärkungs-Bandbreitenprodukt: 3 MHz
- Hohe Anstiegsrate: 2V/μs
- Interne thermische Abschaltung und Ausgangsstrombegrenzer
- Verbesserte HF-Rauschimmunität
- Hohe Toleranz an ESD: 4 kV HBM
- -40 °C bis +125 °C erweiterter Temperaturbereich
- Automobilstandard
- Rauscharm: 45 nV/√Hz bei 1 kHz
- ICC (typ.) = 2,3 mA
- Stabile Verstärkung
- Niedriges Offset 2,4 mV max. (25 °C)/3 mV max. (vollständiger Temperaturbereich)
- Geringer Eingangsruhestrom
Applikationen
- Servo-Treiber
- Ventiltreiber
- DC-Netzteil, AC-Quelle
- Tragbare Messgeräte
- Leitungstreiber
- Motorsteuerung
- Winkel-Resolver
- LED-Treiber
- Industrielle Prozesssteuerung

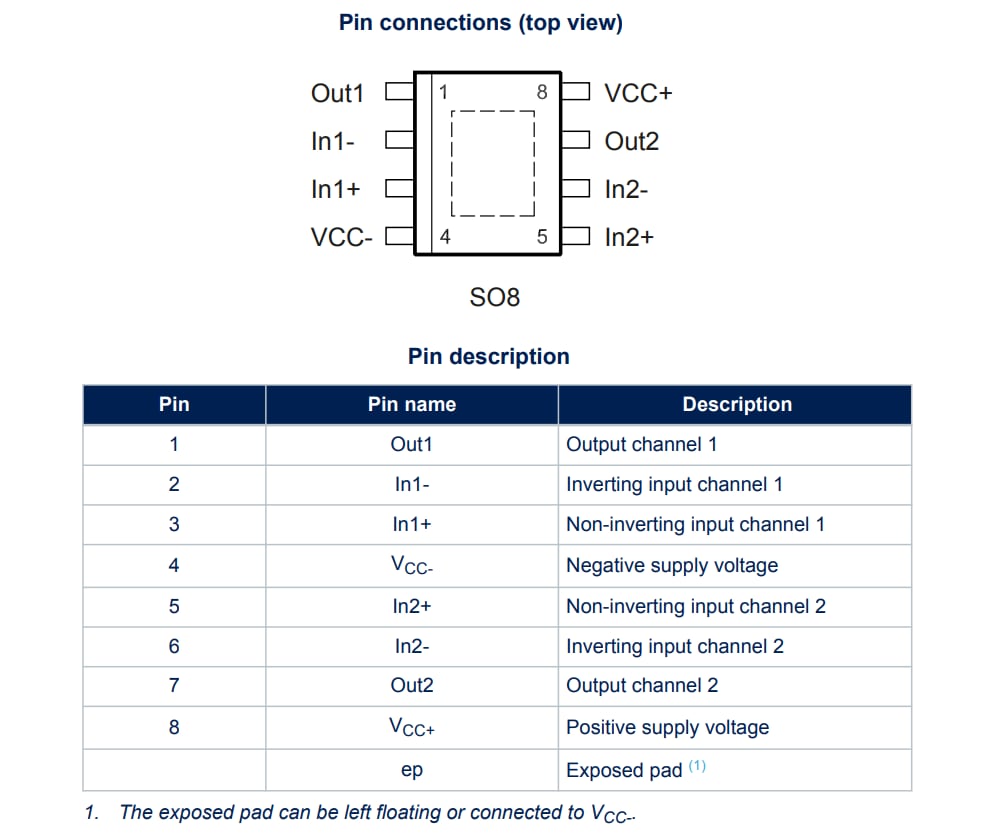

Pin-Konfiguration
Äquivalente interne ESD- und Eingangsschutzschaltung
