STMicroelectronics STEVAL-POE005V1 Evaluierungsboard
Das STMicroelectronics STEVAL-POE005V1 Evaluierungsboard ist zur Evaluierung des PM8804/5 konfiguriert. Der PM8804/5 ist eine IEEE 802.3bt PoE-PD-Schnittstelle mit einem System-in-Package für Smart-Netzteile. Die PoE-Schnittstelle basiert auf der PM8805 PoE-PD-Schnittstelle und einem DC/DC-Durchflusswandler mit aktiver Klemme, der auf dem PM8804 Controller basiert. Das STEVAL-POE005V1 ermöglicht eine einfache Verifizierung einer PD-Schnittstelle, die mit dem neuen IEEE803.bt-Standard konform ist und auf dem PM8805 und einem auf dem PM8804 basierten DC/DC-Durchflusswandler mit aktiver Klemmung basiert. Das STEVAL-POE005V1 Evaluierungsboard verfügt über einen programmierbaren Oszillator für die Schaltfrequenz, einen einstellbaren Neigungsausgleich, komplementäre Dual-Low-Side-Treiber mit programmierbarer Totzeit, einen programmierbaren Sanftanlauf, eine weiche Abschaltung und eine programmierbare Strommessungs-Ausblendzeit.
Merkmale
- PM8804:
- PWM-Spitzenstrommoduscontroller
- Eingangsbetriebsspannung von bis zu 75 V
- Interner Hochspannungs-Anlaufregler mit 20 mA Strombelastbarkeit
- Programmierbare Festfrequenz von bis zu 1 MHz
- Sanftanlauf mit einstellbarer Zeit
- Sanftes Ausschalten (optional deaktiviert)
- Komplementäre 1-Apk-Dual-Low-Side-Gate-Treiber
- GATE2 kann optional für weniger Stromverbrauch ausgeschaltet werden
- 80 % maximaler Taktzyklus mit internem Neigungsausgleich
- QFN-16-Gehäuse von 3 x 3 mm mit freiliegendem Pad
- PM8805:
- System-in-Package, das eine aktive Doppelbrücke, einen MOSFET mit Hot-Swap-Funktionalität und eine PoE-PD-Schnittstelle enthält
- Unterstützt 4-Paar-Legacy-Hochleistungsapplikationen
- 100-V-n-Kanal-MOSFETs mit einem Gesamtbahnwiederstand von 0,2 Ω für jede aktive Brücke
- Ermittelt, mit welcher Art von PSE (Standard oder Legacy) es verbunden ist und bietet eine erfolgreiche IEEE802.3 af/at/bt Klassifizierungsanzeige durch die Kombination von T0-, T1- und T2-Signalen (Open-Drain).
- Smart-Betriebsmodusauswahl über STBY-, FAUX- und RAUX-Steuersignale
- QFN-56-Gehäuse von 8 x 8 mm mit 43 Pins und 6 freiliegenden Pads
Verwandtes Produkt
STMicroelectronics PM8805 IEEE 802.3bt PoE-PD-Schnittstelle
Ein System-in-Package für Smart-Netzteile, das für Leistungspegel von bis zu 99,9 W verwendbar ist.

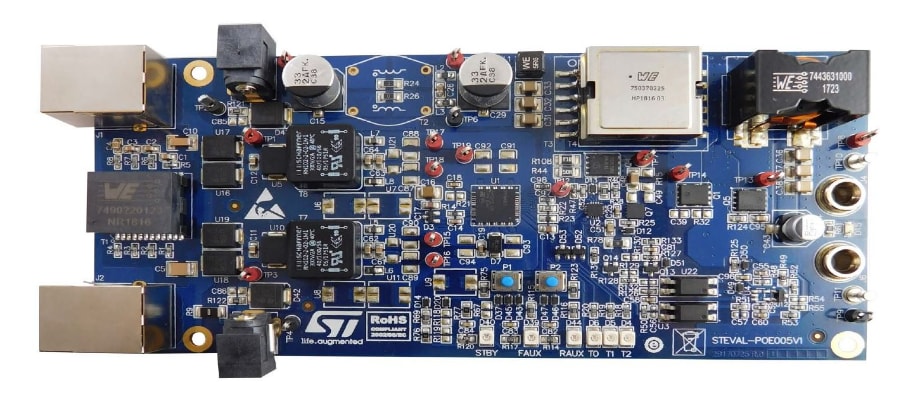

Layout
