STMicroelectronics STDRIVE102BH/H Dreifache Halbbrücken-Gate-Treiber

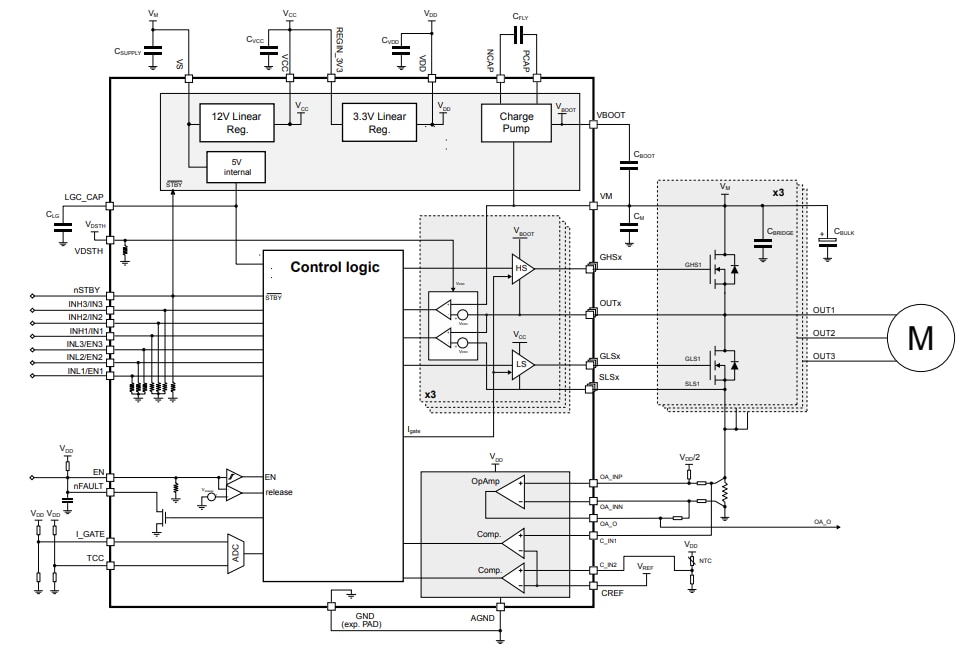

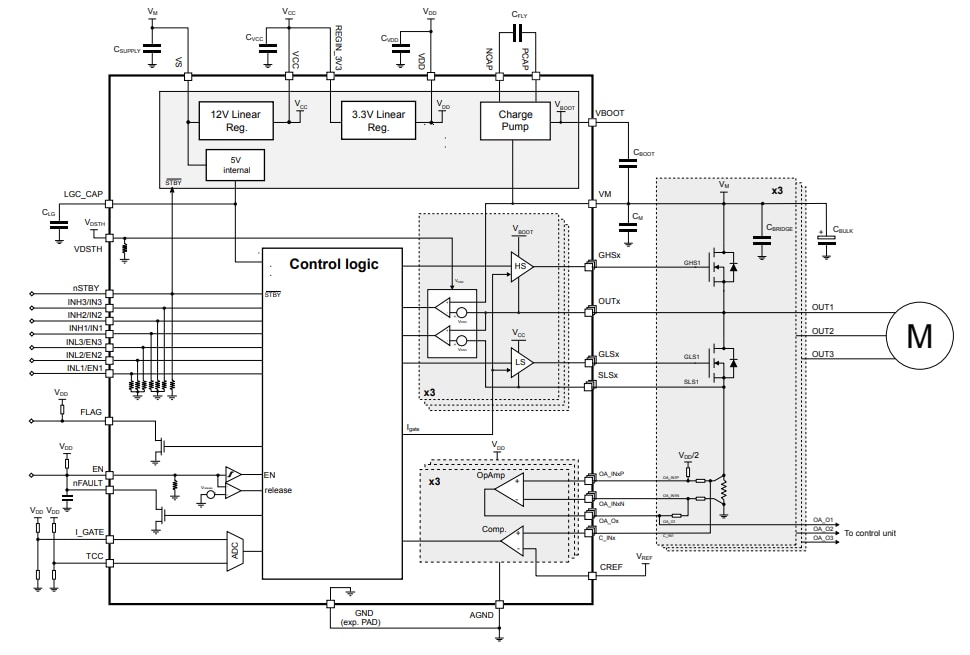

Der STDRIVE102BH/H verfügt über integrierte Schutzfunktionen, die die Robustheit der gesamten Applikation erhöhen. Zu den Schutzmechanismen gehören Unterspannungssperre (UVLO) an jeder Versorgung (VCC, VDD und elektrische Ladepumpenspannung), thermische Abschaltung und V_DS-Überwachung sowohl auf High-Side- als auch auf Low-Side-MOSFETs. Wird ein Schutzmechanismus ausgelöst, meldet der nFAULT Open-Drain-Pin das Ereignis. Der STMicro STDRIVE102BH verfügt über einen weiteren dedizierten Open-Drain-Pin (FLAG), der anzeigt, ob die Gate-Treiber-Versorgungsspannung VCC unter den Schutzgrenzwert fällt. Der Gerät beinhaltet eine intelligente Abschaltfunktion, die im Falle eines Defekts das sofortige Abschalten der Ausgänge des Gate-Treibers ermöglicht, indem die Laufzeitverzögerung zwischen dem Defekterkennungsereignis und der eigentlichen Ausgangsabschaltung minimiert wird.

Zusätzlich zum Hauptversorgungsanschluss (VS) verfügt der STDRIVE102BH/H über einen dedizierten Pin VM, der mit der Motorspannungsversorgung in Übereinstimmung mit den Drain-Anschlüssen der High-Side-n-Kanal-MOSFETs verbunden werden sollte. Der VM-Pin wird für die integrierte VDS-Überwachung und als Referenzspannung für die Ladungspumpe verwendet. Die VS- und VM-Pins können mit verschiedenen Spannungen betrieben werden, um die Flexibilität des Bauteils zu steigern.
