STMicroelectronics EVAL-L9945 Evaluierungsboard
Das STMicroelectronics EVAL-L9945 Evaluierungsboard ermöglicht eine umfassende Evaluierung der Funktionen und des Betriebsverhaltens des L9945. Der L9945 ist ein flexibler konfigurierbarer High-Side-/Low-Side-Vortreiber, der sowohl NMOS als auch PMOS ansteuern kann und mit der fortschrittlichen BCD-Technologie ausgelegt ist. Mit der SPI-Konfiguration und der Steckbrücke auf dem Board kann der L9945 als unabhängiger 8-High-Side- und Low-Side-Vortreiber oder als 2-H-Brücken-Vortreiber oder als 2-Pick-and-Hold-Vortreiber konfiguriert werden. Das EVAL-L9945 Board kann an das SPC563M-DISP Discovery+-Board, das für den SPC563M64L ausgelegt ist, angeschlossen werden.
Merkmale
- Spannung min./max.: 3,8 V bis 36 V
- Konfigurierbarer 8-Kanal-MOSFET-Vortreiber:
- High-Side (n-Kanal- und p-Kanal-MOS)
- Low-Side (n-Kanal-MOS)
- H-Brücke (bis zu 2 H-Brücken)
- Peak & Hold (2 Lasten)
- Registereinstellung für das Bauteil und vollständige Diagnosefunktionen sind über die SPI verfügbar
- Zugang zu allen relevanten Pins über Testpunkte
- Eingangssignal-Steckverbinder-kompatibel mit dem SPC564M-DISP (SPC563M64L Discovery+-Evaluierungsboard)
- Möglichkeit zum Anschluss generischer Mikrocontroller-Boards mit einem einfachen Adapter
Erforderliche Ausrüstung
- Stromversorgung: 4 V bis 40 V; bis zu 30 A
- Das SPC56 Discovery-Board oder Mikrocontroller-Board bietet:
- SPI-Signale
- 12 GPIO zum Antreiben von Injektor und Zündung sowie zum Überwachen von Statuskanälen und zum Aktivieren von Pins.
- +5 V oder 3,3 V (Vcc)
Verwandtes Produkt
STMicroelectronics L9945 MOSFET-Vortreiber
Konfigurierbar für Low-Side-, High-Side-, Peak-and-Hold und H-Brücken-Laststeuerung.

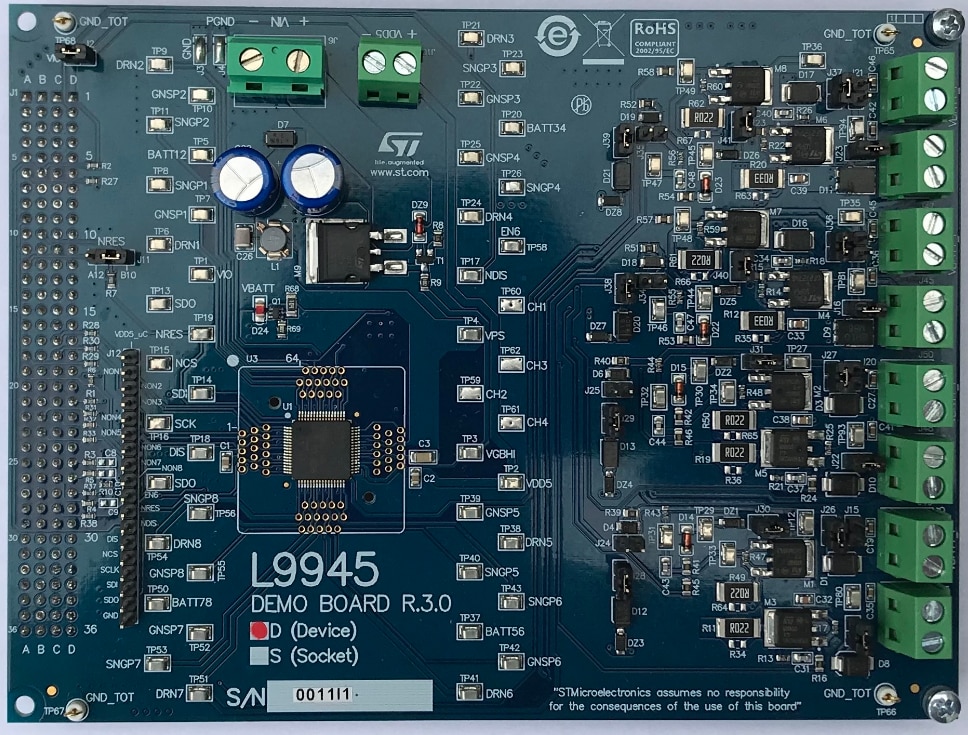

Layout
