STMicroelectronics ECMF2-40A100M6Y Automotive-Gleichtaktfilter
Der STMicroelectronics ECMF2-40A100M6Y Automotive-Gleichtaktfilter unterdrückt wirksam EMI-/RFI-Gleichtaktrauschen auf Hochgeschwindigkeits-Datenleitungen, einschließlich MIPI-APHY, FPD-Link III, GMSL, APIX, USB2.0, USB3.2, USB4, HDMI2.0 und HDMI2.1. Dieses Bauteil ist als Ersatz für herkömmliche diskrete Gleichtaktdrosseln oder LTCC ausgelegt und enthält robuste ESD-Schutzvorrichtungen auf der Steckverbinderseite, um die ISO 10605-Standards zu erfüllen, wodurch es eine ideale Wahl für die Verbesserung der Signalqualität ist. Mit dieser 2-in-1-Kombination bietet der ECMF2-40A100M6Y von STMicroelectronics eine hervorragende HF-Leistung im Vergleich zu diskreten Filtern mit externem ESD-Schutz.
Der ECMF2-40A100M6Y ist in einem QFN-6L (DFN1414) mit benetzbaren Flanken untergebracht und garantiert Kompatibilität mit automatischen visuellen Inspektionssystemen (AOI). Diese Komponente eignet sich hervorragend für Designer, welche die EMI-/RFI-Unterdrückungsfunktionen von Produkten mit einer platzsparenden und zuverlässigen Lösung verbessern möchten.
Merkmale
- AEC-Q101-qualifiziert
- Differential-Bandbreite von 12,5 GHz zur Einhaltung von MIPI, FPD-Link, GMSL, APIX, HDMI 2.0, HDMI 2.1, USB3.2 Gen1/Gen2 und USB4
- Gleichtaktdämpfung auf LTE-, BLE-, Wi-Fi- und V2x-Frequenzen
- -15 dB at 2,4 GHz
- -15 dB bei 5.9GHZ
- Niedriger Ableitstrom bei VRM (IR < 70 nA)
- Benetzbare Flanke für automatische optische Inspektion
- Geringer PCB-Platzbedarf von 1,89 mm2
- ECOPACK2 RoHS-konformes Bauelement
- Konform mit ISO 10605 – C = 150 pF, R = 330 Ω
- ±9 kV (Kontaktentladung)
- ±20 kV (Luftentladung)
- Entspricht den folgenden Normen:
- UL94V-0
- MSL Stufe 1 gemäß J-STD-020
- IPC7531 Footprint und JEDEC-registriertes Gehäuse
- QFN-6L-Gehäuse (DFN1414) von 1,4 mm x 1,35 mm
- Sperrschicht-Betriebstemperaturbereich: -55 °C bis +150 °C
Applikationen
- Hochgeschwindigkeits-Netzwerke In Fahrzeugen (SerDes, MIPI, LVDS)
- Erweiterte Fahrerassistenzsysteme (FAS), Kameras und Radar
- Infotainment in Fahrzeugen (IVI)
- Digitale Kombiinstrumente

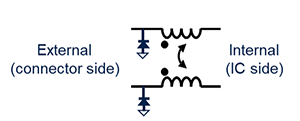

Funktionales Schaltbild
