STMicroelectronics X-NUCLEO-OUT12A1 Erweiterungsboard

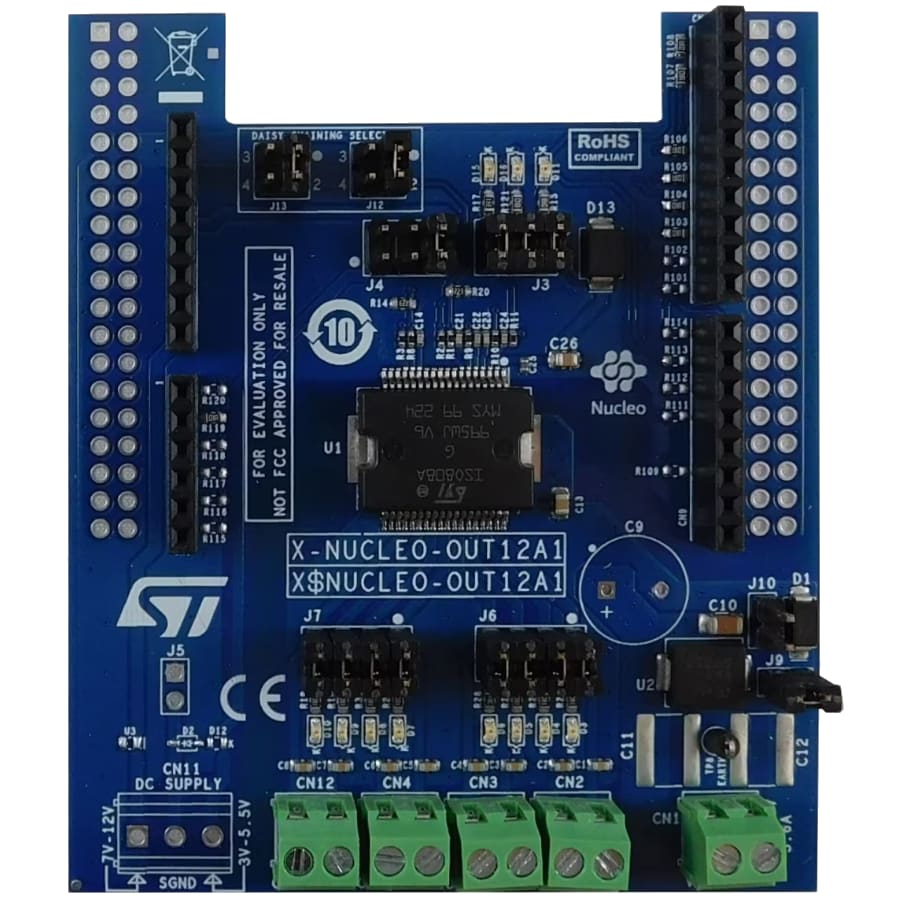

Das STMicroelectronics X-NUCLEO-OUT12A1 Erweiterungsboard ist ein industrielles Digital-Ausgangs-Erweiterungsboard basierend auf dem ISO808A für STM32 Nucleo. The Board bietet eine leistungsstarke und flexible Umgebung für die Evaluierung des oktalen ISO808A High-Side-Smart-Leistungs-Solid-State-Relais. Der ISO808A verfügt über eine integrierte galvanische Isolierung und eine 20-MHz-SPI-Steuerschnittstelle in einem digitalen Ausgangsmodul, das mit Industrielasten von 0,7 A verbunden ist.

Das STMicro X-NUCLEO-OUT12A1 Erweiterungsboard ist direkt mit dem Mikrocontroller des STM32 Nucleo verbunden, der über GPIO-Pins und Arduino® R3-Anschlüsse gesteuert wird. Der ISO808A gewährleistet eine galvanische Isolierung zwischen dem Mikrocontroller und der Prozess-Stufe.

Das Erweiterungsboard kann entweder mit einem NUCLEO-F401RE oder einem NUCLEOG431RB Development Board verbunden werden. Außerdem ist es möglich, ein digitales 16-Kanal-Ausgangssystem zu evaluieren, das die Daisy-Chain-Funktion auf zwei gestapelten X-NUCLEO-OUT12A1 Erweiterungsboards ermöglicht.

Merkmale

Basierend auf dem oktalen High-Side-Schalter ISO808A, der folgende Merkmale aufweist:
- Betriebsbereich von 9,2 V bis 36 V
- Geringe Leistungsdissipation (R_{ON (MAX)} = 260 mΩ)
- Prozessseitiger Betriebsstrom von bis zu 0,7 A pro Kanal
- Eingebettete galvanische 2 kV_{RMS-Isolierung}
- PGOOD (VCC Spannungspegel-Alarmsignalisierung)
- 20 MHz mit Daisy-Chaining
- Schnelles Abklingen für induktive Lasten
- Unterspannungssperre
- Überlast- und Übertemperaturschutz
- Verlust von Erdungsschutz
- PowerSO36-Gehäuse
Applications-Board Prozessseite Betriebsbereich: 10 V (J10 offen) bis 33 V (J9 geschlossen)

Erweiterter Betriebsbereich der Prozessseite von 9,2 V (J10 geschlossen) bis 36 V (J9 offen)
Betriebsspannung auf der Logikseite des Applikationsboards von 3,3 V bis 5 V
Grüne LEDs für Ein-/Aus-Status der Ausgänge (J6 und J7 schließen 1-2, 3-4, 5-6, 7-8)
Rote LED für gemeinsame Überhitzungs- und Kommunikationsfehlerdiagnose (J3 schließt 1-2)
Rote LED für PGOOD-Signalisierung (J3 schließen 3-4)
Gelbe LED zur Signalisierung des Ausgangsfreigabestatus (J3 schließt 5-6)
Verpolungsschutz für Prozess- und Logikversorgungsschienen
Kompatibel mit STM32 Nucleo-Development Boards
Ausgestattet mit Arduino® UNO R3-Steckverbindern
RoHS- und China-RoHS-konform
CE-zertifiziert
