STMicroelectronics STHV800 Hochgeschwindigkeits-Ultraschall-Impulsgeber
Der STMicroelectronics STHV800 ist ein monolithischer, Octal-Hochspannungs- und Hochgeschwindigkeits-Impulsgeber. Es ist für medizinische Ultraschallanwendungen konzipiert, kann aber auch für andere piezoelektrische, kapazitive oder MEMS-Wandler eingesetzt werden. Das Gerät verfügt über eine integrierte Controller-Logik-Schnittstellenschaltung (kompatibel mit 1,8V und 3,3V Eingangssignalen), Pegelumsetzer, MOSFET-Gate-Treiber, Rauschsperrdioden und p-Kanal- und n-Kanal-Hochleistungs-MOSFETs als Ausgangsstufe für jeden Kanal. Diese MOSFETs sind in der Lage mehr als 2A des Spitzen-Ausgangsstrom zu liefern. Darüber hinaus enthält die STHV800 eine Auto-Vorspannungsschaltung, die während der RX-Phase sehr niedrigen Energieverbrauch ermöglicht (bis zu insgesamt 200μW Verlustleistung) und thermische Abschaltungs-Block-Erfassung durch einen externen dezidierten Kontakt (THSD). Einer der Hauptvorteile des STHV800 ist, dass er nur sehr wenige externe Komponenten erfordert: nur Entkopplungskondensatoren auf den HV- und LV-Versorgungen und einen Widerstand, um den THSD-Kontakt nach oben zu ziehen.The STMicroelectronics STHV800 High-Speed Ultrasound Pulser is offered in a 8.0mm x 8.0mm x 0.9mm package.
Merkmale
- High-density ultrasound transmitter
- Two independent half-bridges per channel
- 0V to ±90V output voltage
- Power-up free
- Synchronization of the input signals (selectable) by an external clock
- Up to 20MHz operating frequency
- Low-power, high-voltage, high-speed drivers
- 2 independently-supplied half bridges (shorted-option) for each channel, one dedicated to continuous wave (CW) mode
- Main half bridge:
- ±2A source and sink current
- Down to 20ps jitter
- Low 2nd harmonic distortion
- CW half bridge:
- ±0.3A source and sink current
- Down to 10ps jitter
- Very low power consumption
- Fully integrated real clamping-to-ground function
- 8Ω synchronous active clamp
- ±2A source and sink current
- Fully integrated TR switch
- 8Ω ON resistance
- Up to 300MHz BW
- Current consumption down to 10µA in RX phase
- Receiver multiplexing function
- 1.8V to 3.6V CMOS logic interface
- Auxiliary integrated circuits
- Noise blocking diodes
- Anti-leakage on output node
- Fully self-biasing architecture
- Thermal protection
- Latch-up free due to HV SOI technology
- Very few external passive components or supplies needed
- 8.0mm x 8.0mm x 0.9mm package
Applikationen
- Medical ultrasound imaging
- Pulse waveform generator
- NDT ultrsound transmission
- Piezoelectric transducer drivers
- Point-of-care ultrasound imaging equipment

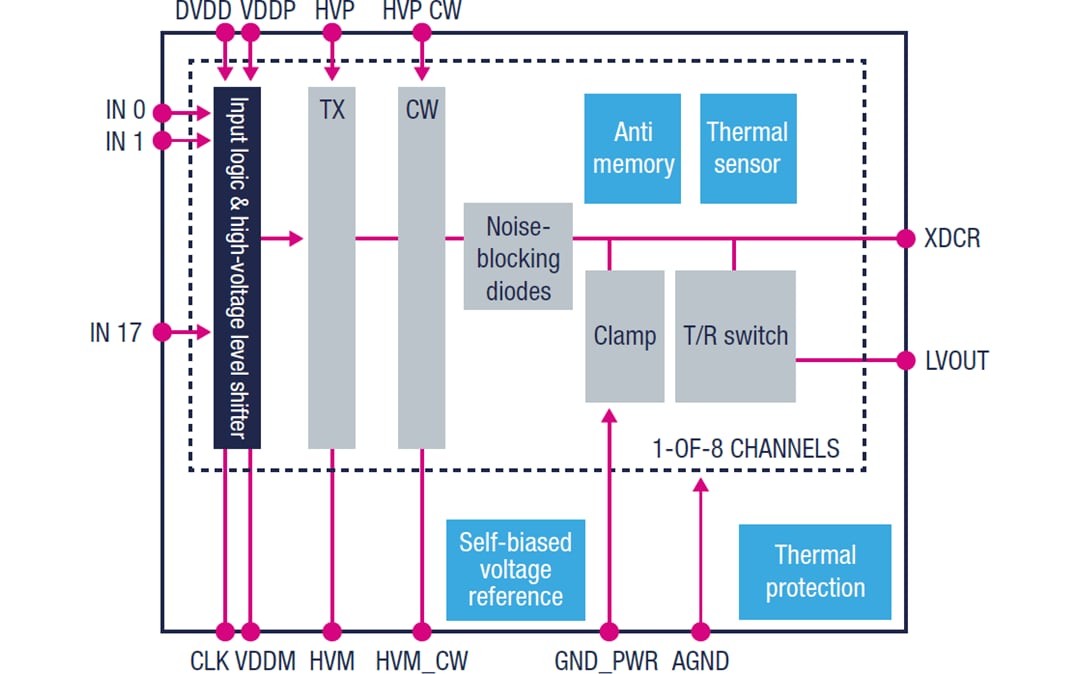

Block Diagram
