STMicroelectronics STEC01 Massepfad-Sicherheitsschalter
Der STMicroelectronics STEC01 Massepfad-Sicherheitsschalter verfügt über einen integrierten programmierbaren 12-mΩ-Leistungsschalter, der von der Timer-basierten Schaltung verwaltet wird. Der STEC01 bietet 3 Timer, die für die Unterbrechung des Massepfads einer Leistungsapplikation ausgelegt sind. Dies erfolgt nach einer maximalen Einschaltzeit, die den Neustart der Plattform während eines Kühlfensters einschränkt. Zusätzliche Funktionen umfassen eine maximale Einschaltzeit, die von einigen Sekunden auf Hunderte von Sekunden eingestellt und ein Kühlfenster, das auf 1, 5 und 20 Minuten programmiert werden kann. Das Timing kann mit drei Mehrstufen-Eingangspins zusammen mit einem programmierbaren Oszillator und einem festen Oszillator eingestellt werden.
Eine interne Logikschaltung und Zähler schalten den STEC01 Massepfad-Sicherheitsschalter ein, wenn ein ununterbrochenes oder gepulstes Eingangssignal auf dem PWM-Pin angelegt wird. Wenn die Aktivität auf dem PWM-Pin angehalten wird, geht das Bauteil automatisch in den Ruhemodus über und wartet auf die Anlegung eines neuen gültigen PWM-Signals im Normalbetrieb. Wenn der STEC01 eine Fehlerbedingung erkennt, wird ein Reset-Impuls erzeugt und der Sicherheits-MOSFET wird gemäß einer vordefinierten Zustandsmaschine ausgeschaltet und verwaltet.
Der STEC01 Massepfad-Sicherheitsschalter von STMicroelectronics verfügt über eine Dauerstrombeständigkeit von bis zu 7 A über den internen Leistungs-MOSFET. Wenn ein höherer Strom erforderlich ist, unterstützt ein externer Leistungstransistor, der über den GDRV-Pin angesteuert wird, den höheren Strom. Der HW_RESET-Eingangspin verfügt über eine steigende Flanke, erzeugt einen Impuls von 50 ms auf dem RESET_FAULT-Pin und kann verwendet werden, um den Anschluss über eine externe Stromquelle zu informieren (z. B. USB).
Merkmale
- Eingangsspannungsbereich von 2,2 V bis 5 V
- 12 mΩ (typisch) n-Kanal-FET RDS(on)
- Dauerstrombelastbarkeit: 7 A
- PWM-Steuersignal von 4 Hz bis 5 kHz mit einem Tastverhältnis von 30 % bis 100 %
- Batterie-Versorgungsstrom: 30 µA
- 2 programmierbare Timer: T1, T3
- 1 fester Timer: T2
- Eingangs-Unterspannungssperre
- 16L-VFQFPN-Gehäuse von 3 x 3 x 0,9 mm mit einem Rastermaß von 0,5 mm
Applikationen
- Elektronische Zigaretten
- Timing-/Reset-Schaltung
- Massepfad-Schutzschaltung

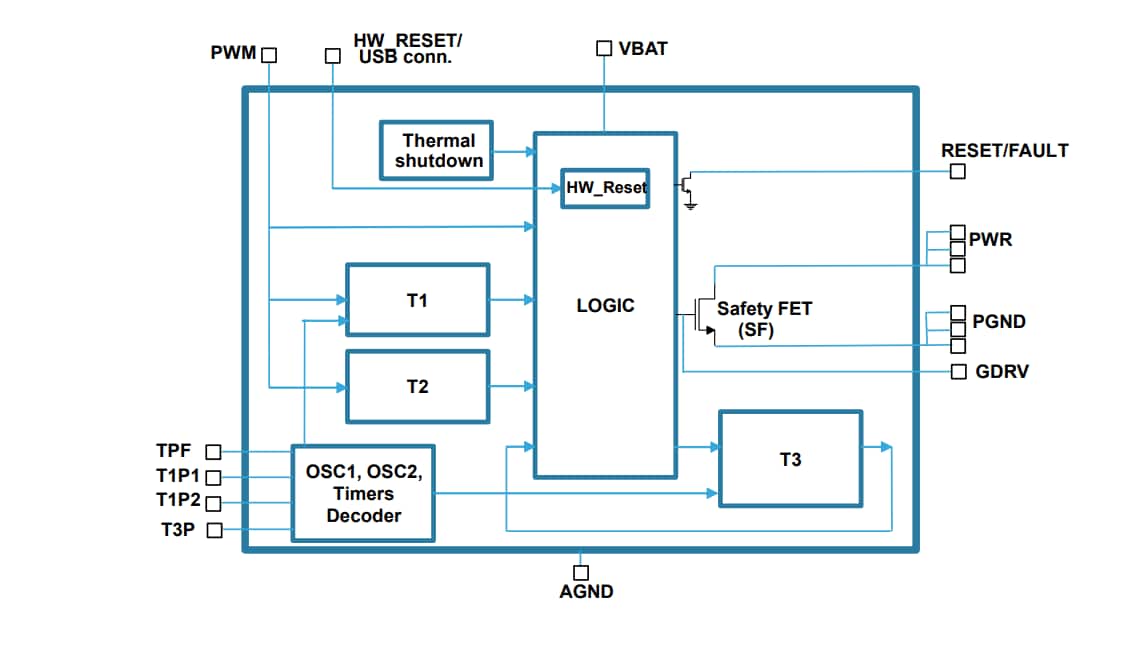

Blockdiagramm
