STMicroelectronics IIS3DWB Digitale 3-Achsen Schwingungssensoren
Die STMicroelectronics IIS3DWB Digitale 3-Achsen Schwingungssensoren sind eine rauscharme System-in-Package Lösung, die über einen extrem großen und flachen Frequenzbereich verfügt. Durch den breiten Frequenzbereich, das geringe Rauschen, der sehr stabilen und reproduzierbaren Empfindlichkeit, sowie der Fähigkeit der Nutzung über einen erweiterten Temperaturbereich (bis zu +105 °C) eignet sich der IIS3DWB hervorragend für die Vibrationsüberwachung in industriellen Applikationen.
Die IIS3DWB digitalen 3-Achsen-Vibrationssensoren bieten eine Hohe Leistungsfähigkeit, einen geringen Stromverbrauch und embedded digitale Funktionen, wie z. B. FIFO und interrupts. Dadurch eignet sich der IIS3DWB besonders für batteriebetriebene drahtlose Sensor-Knoten. Der 3 kB first-in, first-out (FIFO) Buffer ist in das Bauelement integriert, um Datenverluste zu vermeiden und die intervention des Hostprozessor begrenzen.
Der Sensor hat einen wählbaren Messbereich für die vollständige Beschleunigung ±2/±4/±8/±16 g. Darüber hinaus kann der IIS3DWB Beschleunigungen mit einer Bandbreite bis zu 6 kHz und einer Ausgangsdatenrate von 26,7 kHz messen.
Merkmale
- 3-Achsen Schwingungssensor mit digitalemAusgang
- Vom Benutzer wählbarer Endwert: ±2/±4/±8/±16 g
- Extrem großer und flacherÜbertragungsbereich: von DC bis 6 kHz (±3 dB Punkt)
- Extrem rauscharm: Rauschdichte bis hinunter zu 75 µg/√Hz im 3-Achsen Modus und 60 ° G/√ Hz in Einzelachsen-Modus
- Hohe Stabilität der Empfindlichkeit gegenüber Temperatur und mechanischen Stößen
- Erweiterter Temperaturbereich von -40 bis +105 °C
- Geringer Stromverbrauch: 1,1 mA mit allen 3 Achsen bei voller Leistung
- SPI Serielle Schnittstelle
- Tiefpass- oder Hochpassfilter mit wählbarer Grenzfrequenz
- Interrupts für Wake-up/ Vibration und keine Vibrations- oder FIFO-Schwellenwerte
- Embedded FIFO: 3 kB
- Embedded Temperatursensor
- Embedded Selbsttest
- Versorgungsspannung: 2,1 V bis 3,6 V
- Kompaktes Gehäuse: LGA 2,5 x 3 x 0,83 mm 14-lead
- ECOPACK, RoHS-konform und umweltfreundlich
Applikationen
- Vibrationsüberwachung
- Zustandsüberwachung
- Prädiktive Instandhaltung
- Prüf- und Messtechnik
Videos

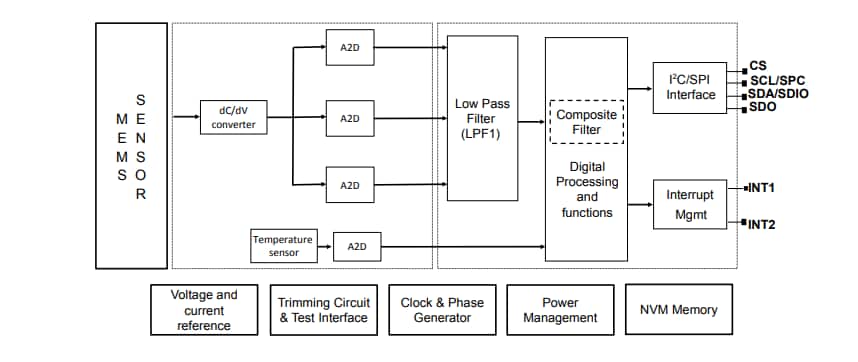

Architektur Beschleunigungsmesser

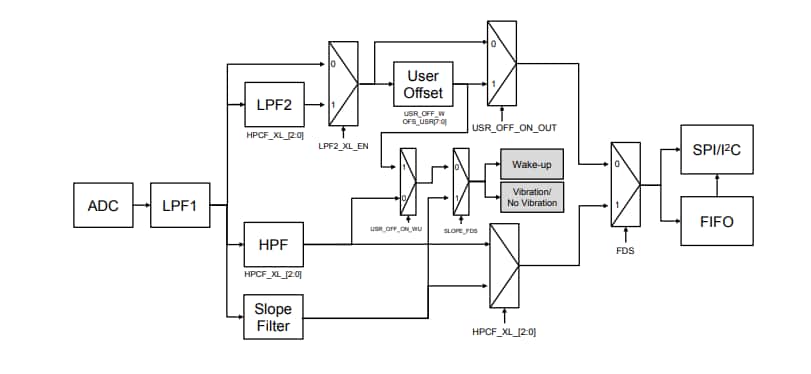

Beschleunigungsmesser Kompositfilter
