STMicroelectronics TSB511, TSB512, TSB514 6-MHz-Operationsverstärker
Die 6MHz-Operationsverstärker TSB511, TSB512, TSB514 von STMicroelectronics verfügen über Rail-to-Rail-Eingänge und -Ausgänge, die garantiert mit einer Versorgungsspannung von 2,7 V bis 36 V arbeiten. Er arbeitet auch mit einer doppelten Spannungsversorgung von ±1,35 V bis ±18 V. Diese Verstärker haben den Vorteil, dass sie eine große Spanne an Versorgungsspannung und eine große Bandbreite bieten.
Die Kombination aus hoher Bandbreite, Anstiegsrate, geringem Rauschen und Rail-to-Rail-Fähigkeit macht die TSB511-, TSB512- und TSB514-Operationsverstärker von STMicroelectronics für eine große Auswahl von Applikationen nützlich. Zu diesen Applikationen gehören Filter, Stromversorgung/Motorsteuerung, Antrieb von Aktoren, Hall-Effekt-Sensoren, Fleckenmessgeräte und Widerstandsmesswandler.
Merkmale
- Rail-to-Rail-Ein-/Ausgang
- 1,5 mV maximale niedrige Offsetspannung
- Großer Spannungsversorgungsbereich: 2,7 V bis 36 V
- Verstärkungs-Bandbreitenprodukt: 6 MHz
- Eine Anstiegsrate von 3 V/µs
- Rauscharm: 12 nV/√Hz
- Integrierter EMI-Filter
- ESD-Toleranz: 2 kV HBM
- Erweiterter Temperaturbereich: -40 °C bis +125 °C
- Automobilstandard erhältlich
Applikationen
- High-Side- und Low-Side-Strommessung
- Hall-Effekt-Sensoren
- Prüf- und Messgeräte
- Motorsteuerung
- Industrieprozesssteuerung
- Dehnungsmessung

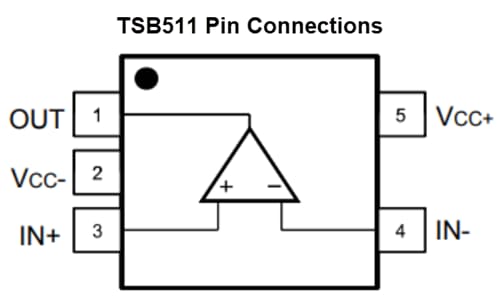

Pin-Anschlüsse
