STMicroelectronics STPM33/34 Ein-Phasen-Mess-ICs

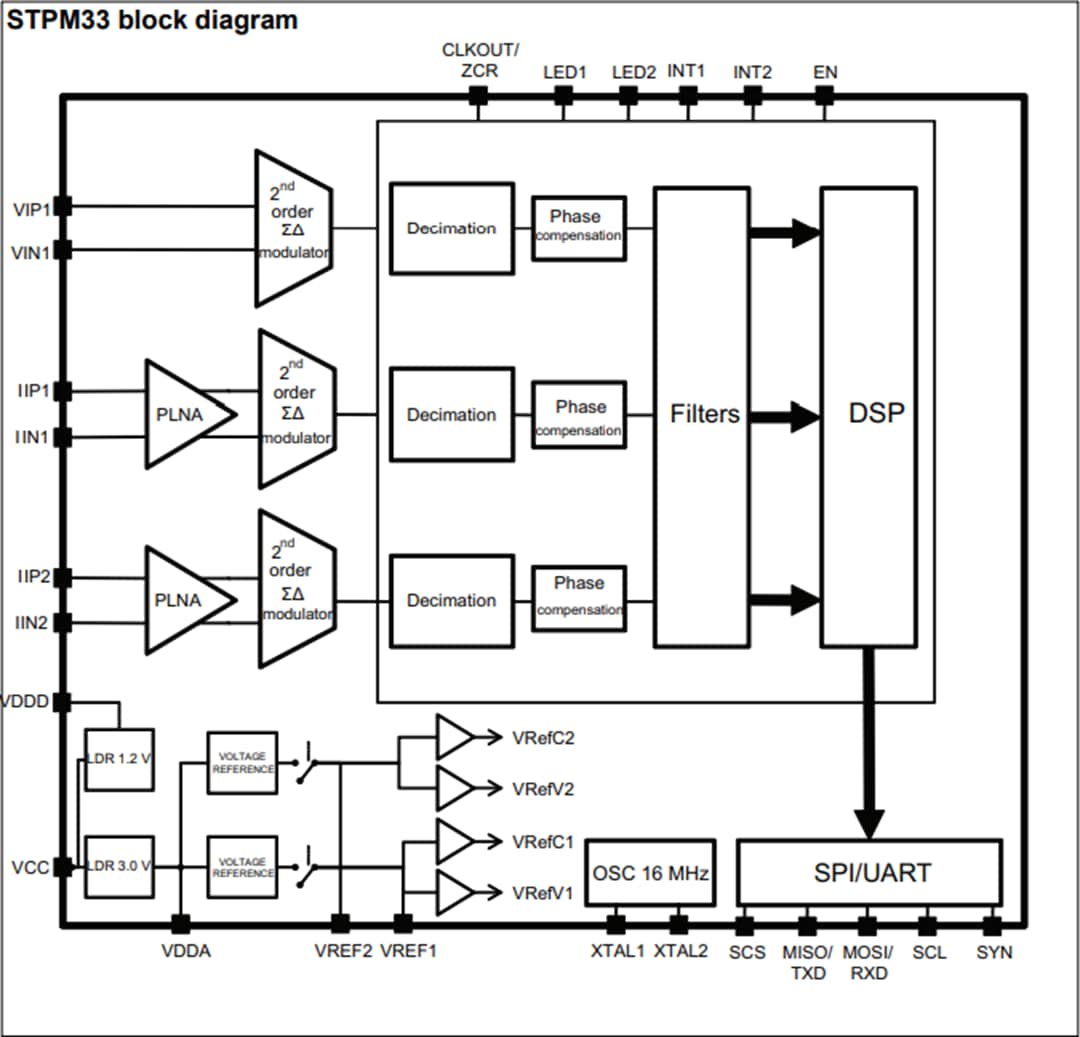

Die STMicroelectronics STPM33/34 Ein-Phasen-Mess-ICs sind eine ASSP-Familie, konzipiert für höchste Messgenauigkeit von Leistung und Energie in Powerline-Systemen mittels der Rogowski-Spule, Stromtransformern oder Shunt-Strom-Sensoren. Diese stellen unverzüglich Spannungs- und Stromwellenformen zur Verfügung und berechnen RMS-Werte von Spannungen und Strömen sowie von Wirkleistung, Blindleistung, Scheinleistung und Energien. Die STPM33/34 ist eine Mischsignal-IC-Familie, die aus einem analogen und einem digitalen Bereich bestehen. Der analoge Bereich besteht aus bis zu zwei programmierbaren Verstärkern mit geringerem Gain- und Offset-Rauschen und bis zu vier 24-Bit-Sigma-Delta ADCs der 2. Ordnung, zwei Spannungsreferenzen mit Bandlücke und unabhängiger Temperaturkompensation, einem Low-Drop-Spannungsregler und DC-Buffer. Der digitale Bereich besteht aus einer digitalen Filterungs-Stufe, einer handverdrahteten DSP, DFE zum Eingang und einer seriellen Kommunikationsschnittstelle (UART oder SPI). Diese sind voll konfigurierbar und ermöglichen innerhalb des gesamten dynamischen Strombereichs eine schnelle digitale Systemkalibrierung in einem einzigen Punkt.

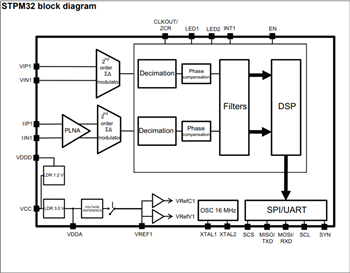

The STMicroelectronics STPM3x Single Phase Metering ICs are offered in QFN24L (STPM32) and QFN32L (STPM33 and STPM34) packages.

Merkmale

Active power accuracy:<0.1% error over 5000: 1 dynamic range
<0.5% error over 10000: 1 dynamic range
Exceeds 50Hz to 60Hz EN 50470-x, IEC 62053-2x, ANSI12.2x standard requirements for AC watt meters
Reactive power accuracy:<0.1% error over 2000:1 dynamic range
Dual mode apparent energy calculation
Instantaneous and averaged power
RMS and instantaneous voltage and current
Under and overvoltage detection (sag and swell) and monitoring
Overcurrent detection and monitoring
UART and SPI serial interface with programmable CRC polynomial verification
Programmable LED and interrupt outputs

Four independent 24-bit 2nd order sigma-delta ADCs
Two programmable gain chopper stabilized low-noise and low-offset amplifiers
Bandwidth 3.6kHz @ -3dB
V_CC supply range 3.3V±10%
Input clock frequency 16MHz, Xtal or external source
Twin precision voltage reference: 1.23V with independent programmable TC, 10ppm/°C typ.
Internal low drop regulator @ 3V (typ.)
Package options
- STPM32: 4.0mm x 4.0mm QFN24L
- STPM33 and STPM34: 5.0mm x 5.0mm QFN32L
Operating temperature -40°C to +85°C
