STMicroelectronics STKNX Miniatur-KNX-Transceiver
Der STMicroelectronics STKNX Miniatur-KNX-Transceiver wird für die KNX-TP-Kommunikation verwendet und ist in einem kleinen VQFNPN24-Gehäuse von 4 x 4 mm für kompakte Designs untergebracht. Das Bauteil verfügt über eine einfache Schnittstelle zum μC, der einen einfachen Austausch von diskreten Komponentenimplementierungen mit physischen Schichten ermöglicht. Der STKNX verfügt über zwei integrierte Spannungsregler für den externen Gebrauch in der Applikation. Dazu gehören ein 20mA-Linearregler mit wählbaren 3,3 V/5,5 V und ein 150mA-DC/DC-Abwärtsschaltwandler mit einstellbaren 1 V bis 12 V und hohem Wirkungsgrad.
Das Bauteil verfügt über einen integrierten KNX-Bus-Leistungextraktor, der einen Bus-Strom bis zu 30 mA zur Versorgung von externen Bauteilen und des Eigenbedarfs des STKNX-Transceivers unterstützt. Dies begrenzt die Bus-Stromanstiegsrate gemäß KNX-Spezifikationen. Der STKNX gewährleistet eine sichere Kopplung mit dem Bus und bietet eine Busüberwachungsmeldung für den Bus-Stromausfall.
Merkmale
- Sehr flaches 4 x 4 mm Finepitch-VQFNPN24-Gehäuse
- KNX-zertifiziert, KNX TP1-256 unterstützt
- Zwei integrierte Spannungsregler für den externen Gebrauch in der Applikation
-
- 20mA-Linearregler mit wählbaren 3,3 V/5 V
- 150mA-DC/DC-Abwärtsschaltregler mit einstellbaren 1 V bis 12 V und hohem Wirkungsgrad
- Einfache Schnittstelle zu µC
- Sehr kleine Systemlösung
- KNX-Bus-Leistungs-Extraktor unterstützt einen Bus-Strom von bis zu 30 mA
- Einstellbare KNX-Bus-Stromanstiegsrate dI/dt
- Kein Quarz erforderlich
- Betriebstemperaturbereich: -40 °C bis 85 °C

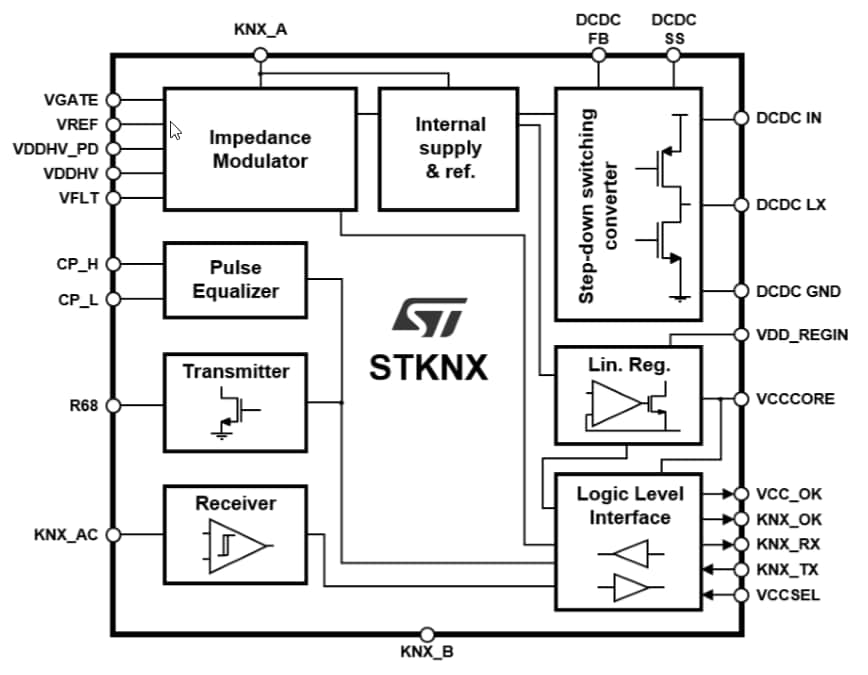

Blockdiagramm
Development Kit
STMicroelectronics EVALKITSTKNX STKNX Evaluierungs- und Development-Kit
Enthält alle Komponenten, die zur Evaluierung der STKNX-Schaltleistung und zur Entwicklung eines KNX-Geräts erforderlich sind.
Videos
Veröffentlichungsdatum: 2018-04-04
| Aktualisiert: 2023-02-03
