STMicroelectronics STGIB10CH60TS-L SLLIMM-Kurzschluss-IGBTs
STMicroelectronics STGIB10CH60TS-LZ Kurzschlussfeste SLLIMM-IGBTs sind SLLIMM (Small Low-Loss Intelligent Molded Module) der zweiten Baureihe, die einen kompakten, leistungsstarken AC-Motorantrieb in einem einfachen, robusten Design bieten. Die STGIB10CH60TS-LZ SLLIMM-IGBTs enthalten proprietäre Steuerungs-ICs (ein LS- und ein HS-Treiber) von ST mit einem verbesserten kurzschlussfesten Trench-Gate-Field-Stop-IGBT (TFS).
Merkmale
- IPM 600 V, 3-Phasen-IGBT-Wechselrichterbrücke, einschließlich 2 Gate-Treiber-Steuerungs-ICs und Freilaufdioden
- 3,3 V, 5-V-TTL-/CMOS-Eingänge mit Hysterese
- Integrierte Bootstrap-Diode
- Unterspannungssperre für Gate-Treiber
- Smart-Abschaltfunktion
- Kurzschluss-Sicherung
- Abschaltungseingang/Störungsausgang
- Separate offene Emitter-Ausgänge
- Integrierter Temperatursensor
- Komparator für den Fehlerschutz
- Kurzschlussfeste TGFS-IGBTs
- Extrem schnelle, sanfte Freilaufdioden
- 85 kΩ NTC, UL 1434, CA 4 anerkannt
- Vollständig isoliertes Gehäuse
- Nennisolierung von 1.500 Vrms/Min
- UL 1557, Datei E81734 UL-Zulassung
- Embedded-TVS zur Verbesserung des ESD-Schutzes
Applikationen
- Dreiphasen-Wechselrichter für Motorantriebe
- Waschmaschinen
- Trockner
- Pumpen
- Klimaanlagen
- Nähmaschinen
Gehäuseabmessungen

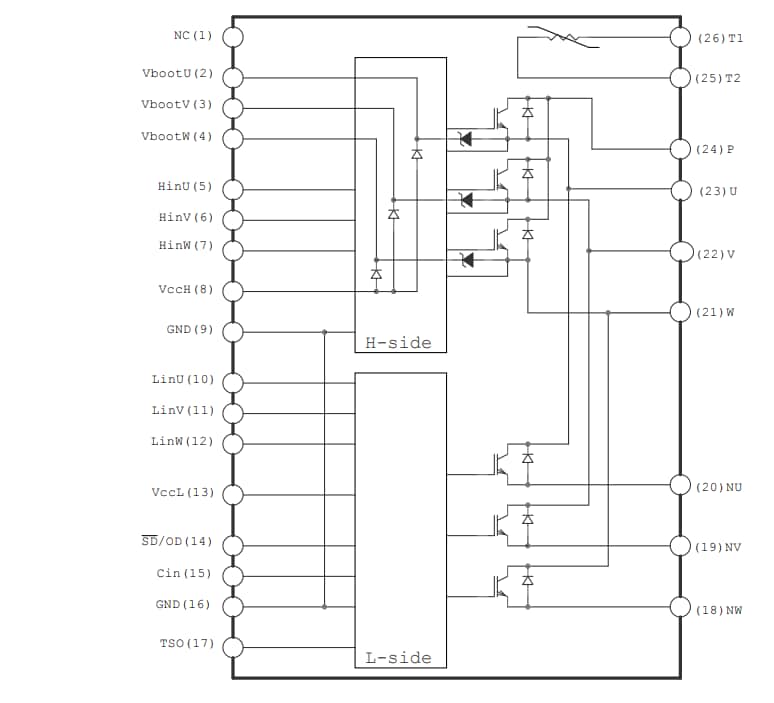

Internes Schaltplan-Diagramm
