STMicroelectronics STEVAL-LLL009V1 Digital gesteuertes Netzteil

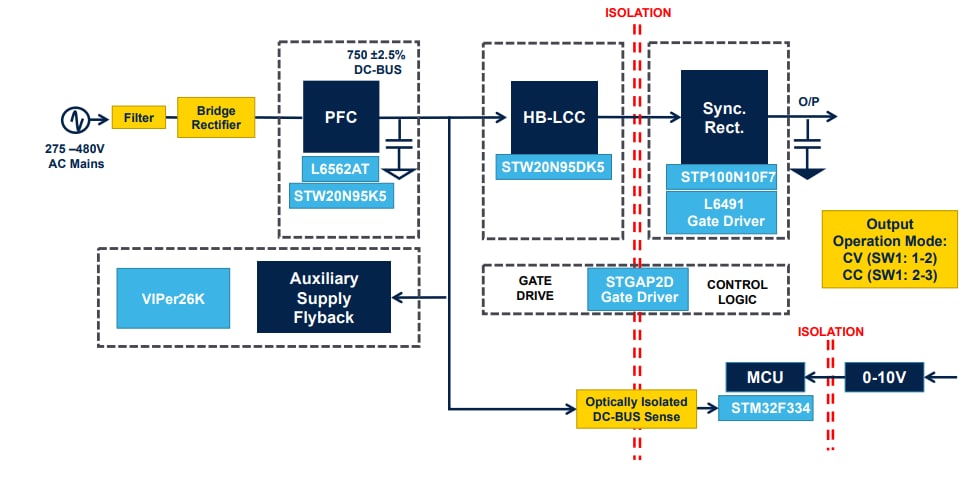

Das STMicroelectronics STEVAL-LLL009V1 digital gesteuerte 300-W-Netzteil besteht aus Blindleistungskompensations(PFC)- und Halbbrücken-LCC-Resonanzwandler-Leistungsstufen. Ein STM32F334R8 Mikrocontroller implementiert eine digitale DC/DC- und Ausgangs-Synchrongleichrichtungssteuerung, während die PFC im Übergangsmodus vom L6562AT Controller angesteuert wird. Um einen maximalen Wirkungsgrad zu gewährleisten, werden MDmesh K5 und MDmesh DK5 Leistungs-MOSFETs in der PFC- und LCC-Halbbrücke verwendet. Der STripFET F7 Leistungs-MOSFET wird zur Reduzierung von Leitungsverlusten in der Synchrongleichrichtungsstufe der Sekundärseite verwendet. Die primären und sekundären Bereiche werden von einer Offline-Flyback-Schaltung versorgt, die auf dem VIPER267KDTR Hochspannungswandler für einen extrem großen Eingang basiert, der geregelte Spannungen zum Steuerboard, den Gate-Treiber-ICs und den Signalkonditionierungsschaltungen bereitstellt.

Merkmale

Systemarchitektur basierend auf Übergangsmodus-Aufwärts-PFC, Halbbrücken-LCC und Synchrongleichrichtung (Vollbrücke)
Eingangsspannungsbereich: 270 V bis 480 V_AC
Der Ausgang kann im Konstantstrom(CC)- oder Konstantspannungs-Modus (CV) konfiguriert werden:
- Maximale O/P-Nennleistung: 300 W
- CV-Modus: 48,5 V ±1 %
- 6,25 A ±2,5 % mit Spannungsabfall von einem CC-Modus von 36 bis 48 V
Spitzenwirkungsgrad: > 93,5 %
Leistungsfaktor: > 0,9 für Last > 33 % der max. Last des Eingangsspannungsbereichs

THD: < 20 % für Last > 25 % der max. Last des Eingangsspannungsbereichs
Verdunkelungssteuerung in CC-Modus-Konfiguration:
- Steuerung von 0 V bis 10 V
- Auflösung von 1 %
- Analoge Verdunkelung
Soft-Start
I/P- und O/P-Unter- und Überspannungsschutz, O/P-Leerlauf-/Nulllast-Schaltungsschutz, O/P-Kurzschluss-Sicherung/Überlast-Schaltungsschutz
Digital gesteuert durch STM32F334R8
RoHS-konform
WEEE-konform (2012/19/UE RAEE II)
