STMicroelectronics STEF01 Elektronische Universal-Sicherung
STMicroelectronics STEF01 Elektronische Universal-Sicherung ist eine integrierte elektronische Universal-Sicherung, die für die Überwachung des Ausgangsstroms und der Eingangsspannung auf DC-Stromleitungen optimiert ist. Die STEF01 ist in der Lage, Überstrom- und Überspannungsbedingungen zu erkennen und darauf zu reagieren, wenn sie zur Hauptstromschiene reihengeschaltet sind. Wenn eine Überlastbedingung auftritt, begrenzt das Bauteil den Ausgangsstrom auf einen benutzerdefinierten sicheren Wert. Wenn der anomale Überlastungszustand weiterhin besteht, geht das Bauteil in einen Unterbrechungszustand und trennt die Last von der Stromversorgung.
Merkmale
- Eingangs-Betriebsspannungsbereich: 8 bis 48 V
- Absolute maximale Eingangsspannung: 55 V
- Dauerstrom: 4 A (typisch)
- n-Kanal-Einschaltwiderstand: 30 mΩ (typisch)
- Aktivierungs-/Fehlerfunktionen
- Ausgangsklemmenspannung: einstellbar von 10 bis 52 V
- Programmierbare Unterspannungssperre
- Kurzschluss-Strombegrenzung
- Programmierbare Überlast-Strombegrenzung
- Einstellbare Sanftanlaufzeit
- Verriegelung oder thermischer Schutz mit automatischer Wiederholung
- Maximal zulässiger Stromschutz
- Power-Good
- Steuert einen optionalen externen Gegenstromschutz-MOSFET an
- Sperrschicht-Betriebstemperatur: -40 °C bis +125 °C
Applikationen
- Hot-Board-Bestückung
- Elektronische Leistungsschalter/Leistungsbuchse
- Industrie-/Alarm-/Beleuchtungssysteme
- Verteilte Stromversorgungssysteme
- Telekommunikations-Leistungsmodule
Dazugehöriger Inhalt
STMicroelectronics STEVAL-EFUSE01 Evaluierungsboard
Demonstrations-Plattform, die zur Evaluierung der STEF01 Universal-E-Sicherung ausgelegt ist.
KEMET Hot-Swap-fähige Leistungsmanagement- und Schutzlösungen
Ermöglichen das Entfernen und Austauschen von vernetzten oder „heißen“ Teilen.

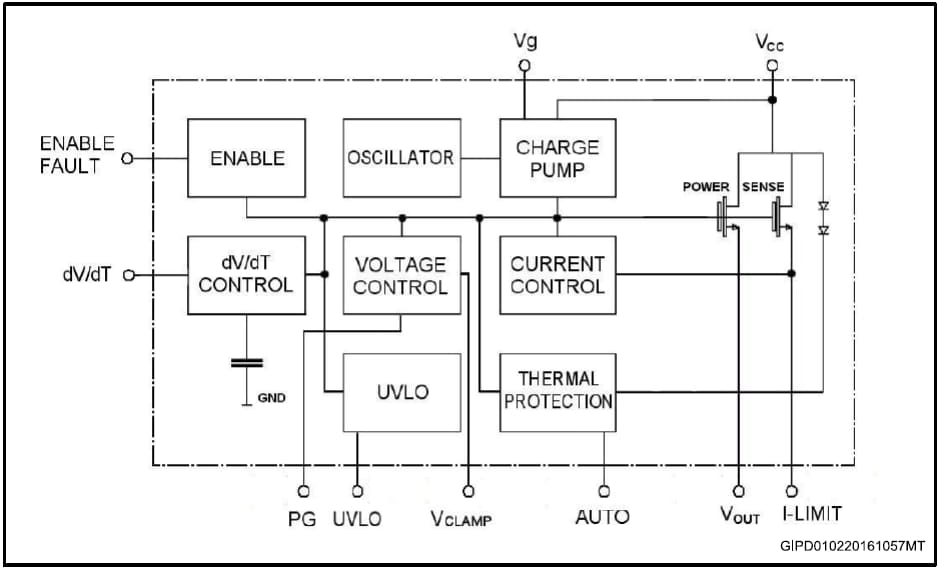

Blockdiagramm
