STMicroelectronics ST25R3918 Universal-NFC-Transceiver
Der STMicroelectronics ST25R3918 Universal-NFC-Transceiver enthält ein NFC-Lesegerät, einen passiven Peer-to-Peer-Funktionsumfang und eine NFC-Kartenemulation. Der ST25R3918 ist für IoT-, Unterhaltungselektronik- und Industrieapplikationen optimiert, bei denen eine hervorragende analoge Leistung erforderlich ist. Das Bauteil ist mit einer Rauschdämpfungs-Empfängertechnologie ausgestattet, die selbst in lauten und rauen Umgebungen für gute Lesebereiche mit einer niedrigen Ausgangsleistung sorgt.
Der ST25R3918 bietet ein fortschrittliches Analog-Frontend (AFE) und ein hochintegriertes Daten-Framing-System für NFC-A/B-Lesegeräte (ISO 14443A/B), einschließlich höherer Bitraten. Das NFC-V-Lesegerät (ISO 15693) wird über den Streaming-Modus zu Lesekarten von bis zu 53 KBit/s unterstützt.
Eine ISO 18092 passive Initiator- und Ziel-NFC-A-/NFC-F-Kartenemulation ist ebenfalls verfügbar, um die Kommunikation zwischen Endprodukten zu gewährleisten. Dies ermöglicht eine Geräteprogrammierung oder eine einfache NDEF-Datenübertragung, um mit Android™-Telefonen zu interagieren oder Apple® App-Clips zu verwenden. Spezielle Stream- und Transparent-Modi des AFE- und Framing-Systems können verwendet werden, um andere benutzerdefinierte Protokolle im Lesegerät- oder Kartenemulationsmodus zu implementieren.
Der ST25R3918 enthält einen stromsparenden Aktivierungsmodus, um das Vorhandensein einer Karte zu scannen, indem eine Messung der Amplitude oder Phase des Antennensignals durchgeführt wird. Darüber hinaus enthält das Bauteil einen stromsparenden RC-Oszillator und einen Aktivierungstimer, um das Bauteil nach dem konfigurierten Zeitraum automatisch auszulösen und auf die Anwesenheit eines Tags zu überprüfen.
Der ST25R3918 ist für den Betrieb von einem großen Stromversorgungsbereich (2,6 V bis 5,5 V von -40 °C bis +105 °C, 2,4 V bis 5,5 V von -20 °C bis +105 °C) und einem großen Peripherie-I/O-Spannungsbereich von 1,65 V bis 5,5 V ausgelegt.
Der ST25R3918 NFC-Transceiver von STMicroelectronics wird in einem kompakten VFQFPN32-Gehäuse mit einem freiliegenden Pad für eine verbesserte thermische Leistungsfähigkeit angeboten.
Merkmale
- Betriebsmodi
- Lese-/Schreibfunktion
- Kartenemulation
- Passives Peer-to-Peer
- Wichtige Merkmale
- Dynamische Leistungsabgabe (DPO) steuert die Feldstärke, um innerhalb vorgegebener Grenzen zu bleiben
- Aktive Wellenformung (AWS) reduziert Über- und Unterschwingungen
- Der Rauschunterdrückungsempfänger (NSR) ermöglicht den Empfang in einer lauten Umgebung
- Automatische Gain-Steuerung und Rauschschwellenwert-Funktion zur Maximierung des SRV
- Stromsparende induktive Kartenerkennung
- Stromsparende passive NFC-Zielmodi
- Einstellbare ASK-Modulationstiefe von 5 % bis 40 %
- Integrierte Regler zur Erhöhung des System-PSRR
- AM/PM- und I/Q-Demodulator mit Basisband-Kanalsummierung oder automatischer Kanalauswahl
- Möglichkeit zur Ansteuerung von zwei unabhängigen einendigen Antennen
- Messung der Antennenspannungsamplitude und -phase, der RSSI, der On-Chip-Versorgung und der geregelten Spannungen
- HF-Kommunikation
- NFC-A/ISO14443A von bis zu 848 kBit/s
- NFC-B/ISO14443B von bis zu 848 kBit/s
- NFC-V/ISO15693 von bis zu 53 kBit/s
- NFC-A/ISO14443A und NFC-F/FeliCa™-Kartenemulation
- Low-Level-Modi zur Implementierung von MIFARE Classic®-kompatiblen oder anderen benutzerdefinierten Protokollen
- Externe Kommunikationsschnittstellen
- 512-Byte-FIFO
- Serielle Peripherieschnittstelle (SPI) von bis zu 10 MBit/s
- I2C mit bis zu 400 kBit/s im Fast-Modus, 1 MBit/s im Fast-Modus Plus und 3,4 MBit/s im Hochgeschwindigkeitsmodus
- Elektrische Eigenschaften
- Großer Versorgungsspannungs- und Umgebungstemperaturbereich
- 2,6 V bis 5,5 V von -40 °C bis +105 °C
- 2,4 V bis 5,5 V von -20 °C bis +105 °C
- Großer Versorgungsbereich der peripheren Kommunikation von 1,65 V bis 5,5 V
- Quarz-Oszillator, der mit einem 27,12-MHz-Quarz betrieben werden kann und eine schnelle Inbetriebnahme ermöglicht
- Großer Versorgungsspannungs- und Umgebungstemperaturbereich
- VFQFPN32-Gehäuse von 5,0 mm x 5,0 mm
Applikationen
- Universal-Unterhaltungselektronik, IoT sowie NFC-Applikationen, wie z. B. Zubehörerkennung und Parametereinstellung
- Markenschutz, Zugangskontrolle, Kundeninteraktion und Kundenbindung
- Gesundheitswesen, Spiele, Schönheit, Elektrowerkzeuge
- Verbessertes Benutzererlebnis beim Starten von Apple App-Clips und Android Instant-App über den CE-Modus
- ISO14443- und ISO15693-konforme Universal-NFC-Bauteile
- Berührungslose Schnittstelle für die Programmierung und Firmware-Aktualisierungen
- Unterstützung von NFC-Forum-Tag-Typen 1, 2, 4 und 5 im Lesermodus
- Unterstützung von gängigen proprietären Protokollen, wie z. B. MIFARE, Kovio und CTS
Datenblätter
Verwandte Produkte
STMicroelectronics ST25R-Baureihe Hochleistungs-NFC/RFID-Lesegeräte
HF- und NFC-Lesegerät-Lösungen, die Design-Komplexität und Kosten reduzieren.
Blockdiagramm

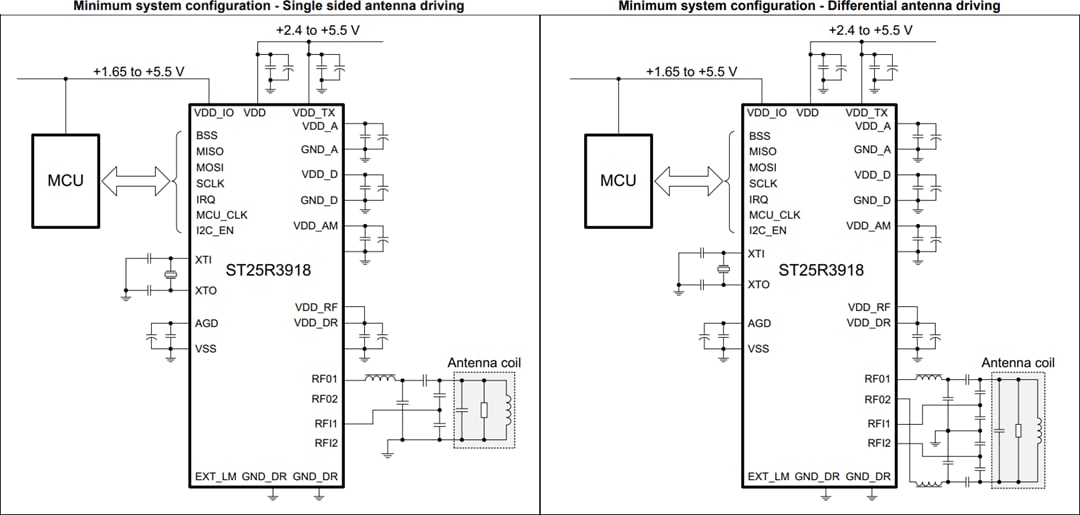

Applikations-Schaltungsdiagramme
