STMicroelectronics IPS161H High-Side-Einzelschalter
STMicroelectronics IPS161H High-Side-Einzelschalter sind monolithische Bauteile, die kapazitive, ohmsche und induktive Lasten ansteuern, die an einer Seite mit der Masse verbunden sind. Die IPS161H sind speziell für SIL-Applikationen (Safety Integrity Level) ausgelegt.
Die Schalter verfügen über eine integrierte thermische Abschaltung zum Schutz vor Übertemperatur und Kurzschluss. Ein nicht-dissipativer Kurzschlussschutz (Cut-off) wird implementiert, um den Ausgangsdurchschnittsstromwert und die Überhitzung zu begrenzen. Dies reduziert die Verlustleistung, wenn der Ausgang kurzgeschlossen wird. Der DIAG-Diagnose-Pin zeigt die thermische Abschaltung, die offene Last im Aus-Zustand und das Cut-Off an. Die Cut-Off-Verzögerungszeit kann durch einen externen Kondensator programmiert werden.
Merkmale
- 8 V bis 60 V Betriebsspannungsbereich
- 0,7 A (min.) Ausgangsstrombegrenzung
- Nicht-dissipativer Kurzschlussschutz (Cut-Off)
- Programmierbare Cut-Off-Verzögerungszeit mit externem Kondensator
- Diagnosesignalisierung für offene Last im ausgeschalteten Zustand, Cut-Off- und thermische Sperrschicht-Abschaltung
- Schnelle Entmagnetisierung induktiver Last
- Masse-Unterbrechungsschutz
- VCC-Unterbrechungsschutz
- Unterspannungssperre
- Zur Erfüllung von IEC 61131-2 ausgelegt
- PSSO12-Gehäuse
Applikationen
- Programmierbare Logik-Steuerung
- Industrieller PC-Peripherie-Ein-/Ausgang
- Numerische Steuerungsmaschinen
- SIL-Applikationen

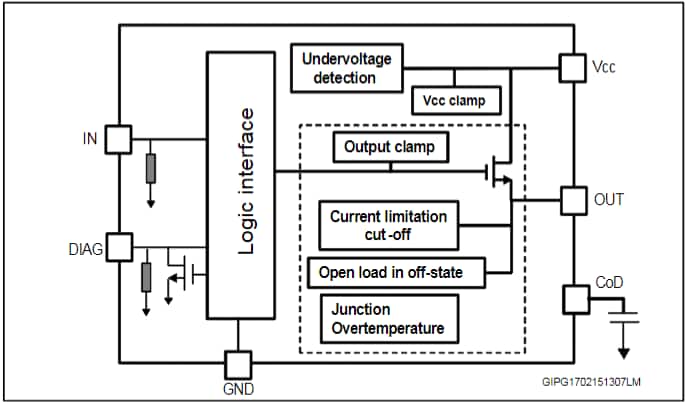

IPS161H Blockdiagramm

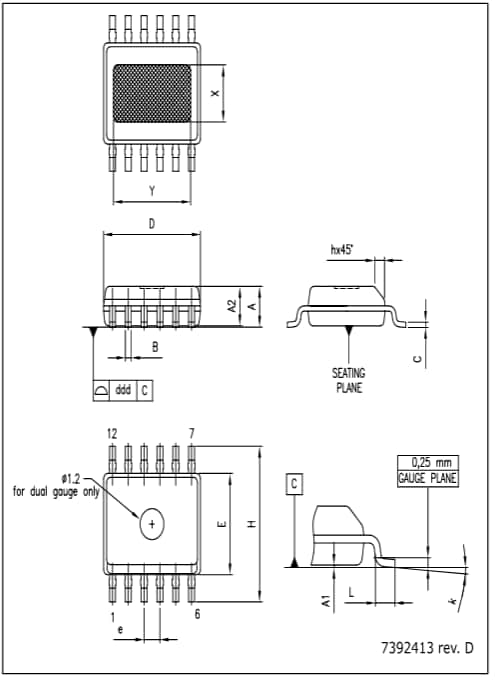

IPS161H Gehäuseabmessungen
Verwandtes Tool
STMicroelectronics STEVAL-IFP034V1 High-Side-Einzeltreiber
Ist zur Analyse des Funktionsumfangs des IPS161H Bauteils ausgelegt.
Veröffentlichungsdatum: 2017-05-23
| Aktualisiert: 2022-03-10
