STMicroelectronics EVAL-L99H02XP Evaluierungsboard
Das STMicroelectronics EVAL-L99H02XP Evaluation Board ist so konfiguriert, dass es den Betrieb des L99H02XP evaluiert. Der H-Brücken-Gate-Treiber L99H02XP dient zur Ansteuerung von vier externen N-Kanal-MOS-Transistoren in H-Brücken-Konfiguration zur Ansteuerung von DC-Motoren in Automotive-Anwendungen. Das STM EVAL-L99H02XP Board besteht aus einer Hauptplatine und einer Tochterplatine, auf der der L99H02XP vormontiert ist.
Basierend auf dem STM8A-Mikrocontroller liefert die Hauptplatine den Logikteil für die Überwachung und Ansteuerung des auf der Tochterplatine montierten L99H02XP. Die Nutzung und die Einstellungen der Karte sind über die spezielle, benutzerfreundliche Software mit grafischer Benutzeroberfläche (GUI) einfach zu bedienen. Diese Funktionen ermöglichen es dem Benutzer, die Parameter und Register des L99H02XP einzustellen und gleichzeitig Echtzeit-Gerätediagnoseinformationen wie Motorentwicklung, Freilauf und Platinentemperatur anzuzeigen.
Merkmale
- Betriebsspannung von 6 V bis 28 V
- Zentrale 2-stufige Ladepumpe 100 % Einschaltdauer
- Voller RDSon bis zu 6 V (Normalpegel-MOSFETs)
- Steuerung des MOSFET-Batterieumkehrschutzes
- Ladungspumpenstrom begrenzt
- PWM-Betrieb bis zu 30 kHz
- SPI-Schnittstelle
- Strommessverstärker/frei konfigurierbar
- Nulleinstellung für Trimmen am Leitungsende
- Energiemanagement, programmierbarer Freilauf
- Messschaltungen für externe MOSFETs mit eingebetteten Wärmesensoren
Verwandte Produkte
STMicroelectronics L99H02 H-Brücken-Gate-Treiber
Kann vier externe n-Kanal-MOS-Transistoren in einer H-Brücken-Konfiguration für den DC-Motorantrieb ansteuern.

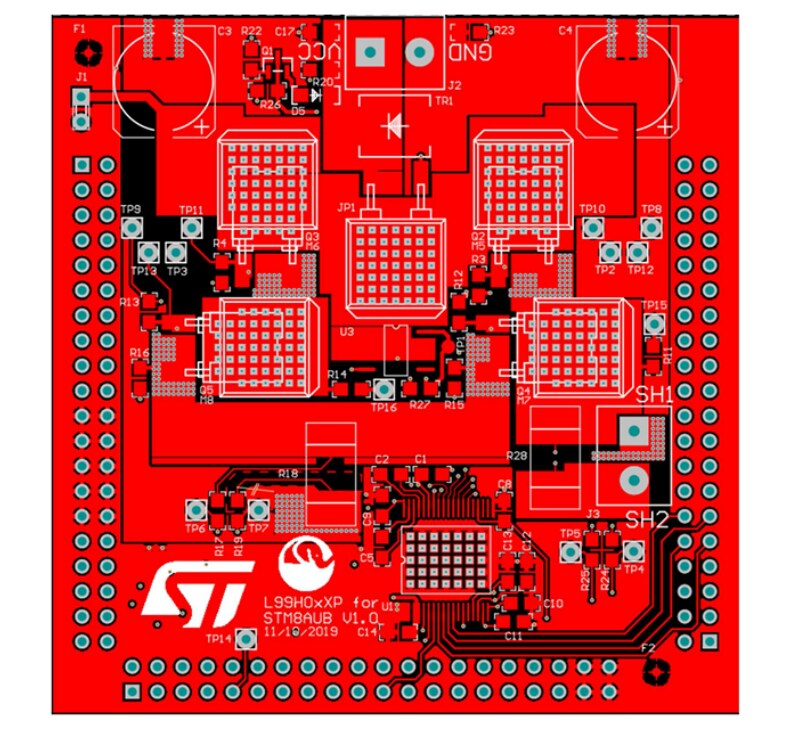

Layout
