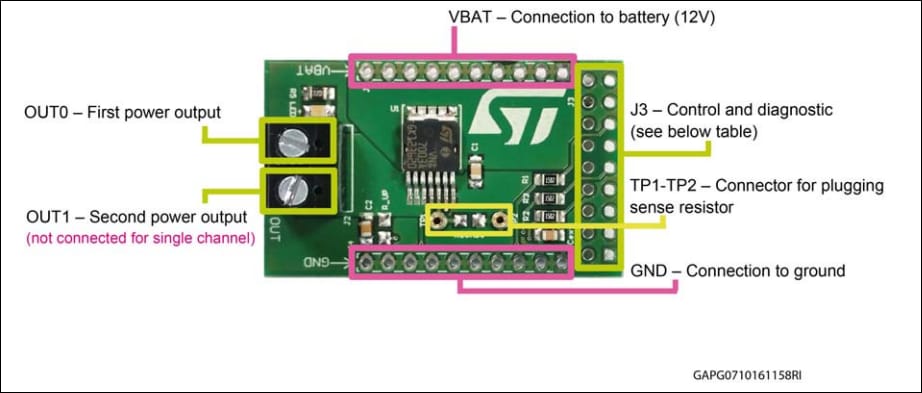

STMicroelectronics EV-VN7003AH und EV-VN7003ALH Evaluierungsboards

STMicroelectronics EV-VN7003AH und EV-VN7003ALH Evaluierungsboards bieten eine einfache Möglichkeit, die STMicroelectronics VIPower® M0-7-Technologie in ein vorhandenes System zu integrieren.Die Boards sind mit High-Side-Treibern VN7003AH oder VN7003ALH vormontiert. Ein integrierter Mindestsatz an elektrischen Komponenten ermöglicht es dem Benutzer, die Last, das Stromversorgung und den Mikrocontroller direkt anzuschließen. Dies wird ohne zusätzlichen Aufwand beim externen Komponentendesign und -verbindung erreicht.

Der VN7003AH und der VN7003ALH sind einkanalige High-Side-Treiber, die mit der proprietären VIPower®-Technologie von ST hergestellt und im Octapak-Gehäuse enthalten sind. Das Bauteil ist für die Versorgung von 12-V-Automotive-Erdungslasten über 3-V- und 5-V-CMOS-kompatible Schnittstellen ausgelegt und bietet Schutz und Diagnostik.

Merkmale

  • Einfaches Einzel-IC-Applikationsboard speziell für VN7003AH
  • Bietet elektrische Konnektivität und Kühlkörper für ein einfaches Prototyping
  • Allgemeine Bauteilmerkmale
    • Intelligenter Einkanal-High-Side-Treiber mit CurrentSense Analog-Feedback
    • Sehr niedriger Standby-Strom
    • Kompatibel mit 3-V- und 5-V-CMOS-Ausgängen
    • Extremer Niederspannungsbetrieb für tiefe Kaltstartanwendungen (konform mit LV124, Revision 2013)
  • Diagnosefunktionen
    • Dedizierte hochpräzise proportionale Laststrommessung
    • Anzeige für Überlast und Erdschluss (Leistungsbegrenzung)
    • Thermische Abschaltungsanzeige
    • Open-Load-Erkennung im OFF-Zustand
    • Ausgangskurzschluss zu VCC-Erkennung
    • Messung aktivieren/deaktivieren
  • Schutzfunktionen
    • Unterspannungsabschaltung
    • Überspannungsklemme
    • Laststrombegrenzung
    • Selbstbegrenzende, schnelle thermische Transienten
    • Erdungsverlust und VCC-Verlust
    • Batterie-Verpolungsschutz
    • Schutz gegen elektrostatische Entladungen

Applikationen

  • Speziell für die intelligente Energieverteilung in Automobilen, für Glühkerzen, Heizsysteme, Gleichstrommotoren, Relaisaustausch und für resistive induktive Hochleistung-Aktuatoren vorgesehen.
