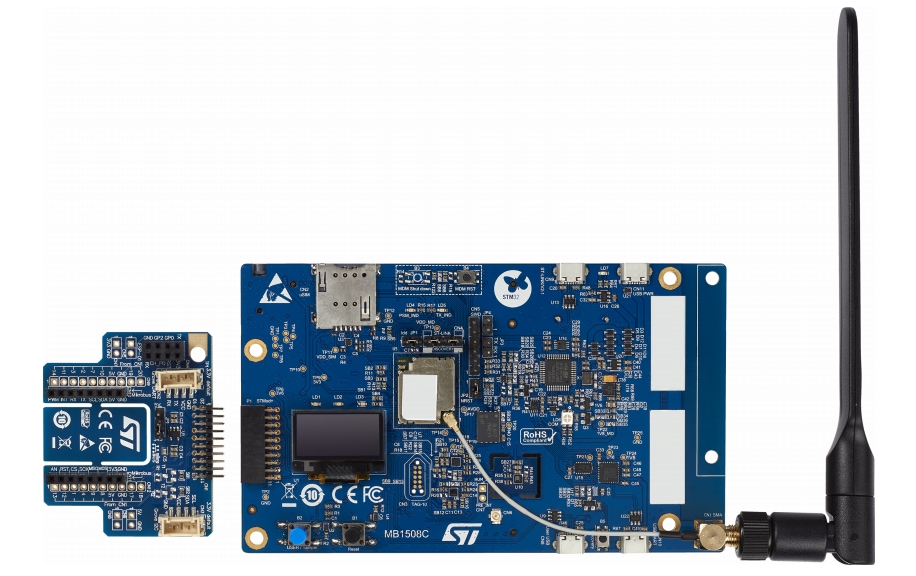

STMicroelectronics B-L462E-CELL1 Discovery Kit
Das STMicroelectronics B-L462E-CELL1 Discovery Kit ist eine einsatzbereite Entwicklungsplattform für Mobilfunk-IoT-Geräte. Das B-L462E-CELL1 Discovery Kit enthält ein stromsparendes Discovery-Hauptboard, das von einem LBAD0ZZ1SE Modul, einer Antenne mit globaler Abdeckung und einem Fan-Out-Board betrieben wird. Das LBAD0ZZ1SE Modul verfügt über einen STM32L462REY6TR Mikrocontroller, ein LBAD0XX1SE-743 extrem kleines LTE-Cat-M/NB-Modem und ein ST4SIM GSMA-zertifiziertes Embedded-SIM.
Das B-L462E-CELL1 Discovery Kit von STM bietet eine STMod+- und eine erweiterte Pin-Konnektivität, die unbegrenzte Erweiterungsfunktionen mit einer großen Auswahl von spezialisierten Add-on-Boards bietet. Darüber hinaus unterstützt das Fan-Out-Board Add-on-Boards mit mikroBUS™, ESP‑01, Grove I2C, Grove UART und Breadboard.
Das B-L462E-CELL1 Discovery Kit enthält einen ST-LINK-Debugger/-Programmierer, eine umfassende STM32Cube Software-Bibliothek und gebündelte Software-Beispiele zur nahtlosen Verbindung mit Cloud-Servern.
Merkmale
- LBAD0ZZ1SE Modul von Murata wird vom STM32L462RE mit integriertem eSIM (ST4SIM-200M), LTE Cat-M-/NBIoT-Modem (LBAD0XX1SE-743) und 1-Mbyte-Quad-SPI-Flash-Speicher betrieben
- Extrem stromsparender STM32L462REY6TR Mikrocontroller der STM32L4+-Baureihe basierend auf dem ARM® Cortex®-M4-Core mit 512-Kilobyte-Flash-Speicher und 160-Kilobyte-RAM in einem WLCSP64-Gehäuse
- 64 Mbyte On-Board-Quad-SPI-Flash-Speicher von Micron®, exklusiv mit dem 1 MByte Quad-SPI-Flash-Speicher im Modul
- 16 Kbyte I2C-EEPROM (M24128-DFMN6TP) von STMicroelectronics
- 0,96 Zoll (24,38 mm) 128 x 64 OLED-Bildschirm mit SPI-Schnittstelle
- Stromsparender Audio-CODEC mit PCM-Bus und I2C-Schnittstelle (MAX9867ETJ+ von Maxim)
- Extrem stromsparender 3D-Beschleunigungsmesser und 3D-Magnetometer (LSM303AGR) von STMicroelectronics
- Kapazitiver digitaler Sensor für relative Feuchtigkeit und Temperatur (HTS221) von STMicroelectronics
- 260 hPa bis 1.260 hPa absolutes digitales Ausgangsbarometer (LPS22HH) von STMicroelectronics
- Drei Benutzer-LEDs
- Zwei Drucktaster (Reset und Benutzer)
- Board-Verbinder:
- SMA-Antennen-Steckverbinder
- Zwei 50-Pin-Stiftleisten mit einem Rastermaß von 2,54 mm
- STMod+
- micro-SIM-Kartensteckplatz
- CTIA-Stereo-Headsetbuchse von 3,5 mm mit analogem Mikrofoneingang
- USB-Mikro-B-Steckverbinder für Leistung, USARTs, USB-Bauteil und ST-LINK/V2-1
- TAG10
- mikroBUS™-Erweiterungssteckverbinder
- ESP‑01 Erweiterungssteckverbinder
- Grove Seeed Studio™ Breadboard, I2C- und UART-Erweiterungssteckverbinder
- Flexible Stromversorgungsoptionen: ST-LINK-USB, Benutzer-USB, UART-USB, Leistungs-USB oder drei AAA-Batterien
- ST-LINK/V2-1 On-Board-Debugger/Programmierer mit USB-Neuaufzählungsfunktionen: Massenspeicher, Virtual-COM-Anschluss und Debug-Anschluss
- Einsatzbereite Geräte-zu-Cloud-Applikation
- Datenplan-Konnektivität von Truphone® enthalten
- Unterstützt eine große Auswahl von Integrated Development Environments (IDEs), einschließlich IAR™ Embedded Workbench®, MDK-ARM und STM32CubeIDE
Erforderliche Ausrüstung
- Windows® OS (7, 8 oder 10), Linux® 64-Bit oder macOS®
- USB-Typ-A- oder USB-Typ-C®-zu-Mikro-B-Kabel
