STMicroelectronics AEKD-USBTYPEC1 Evaluierungskit

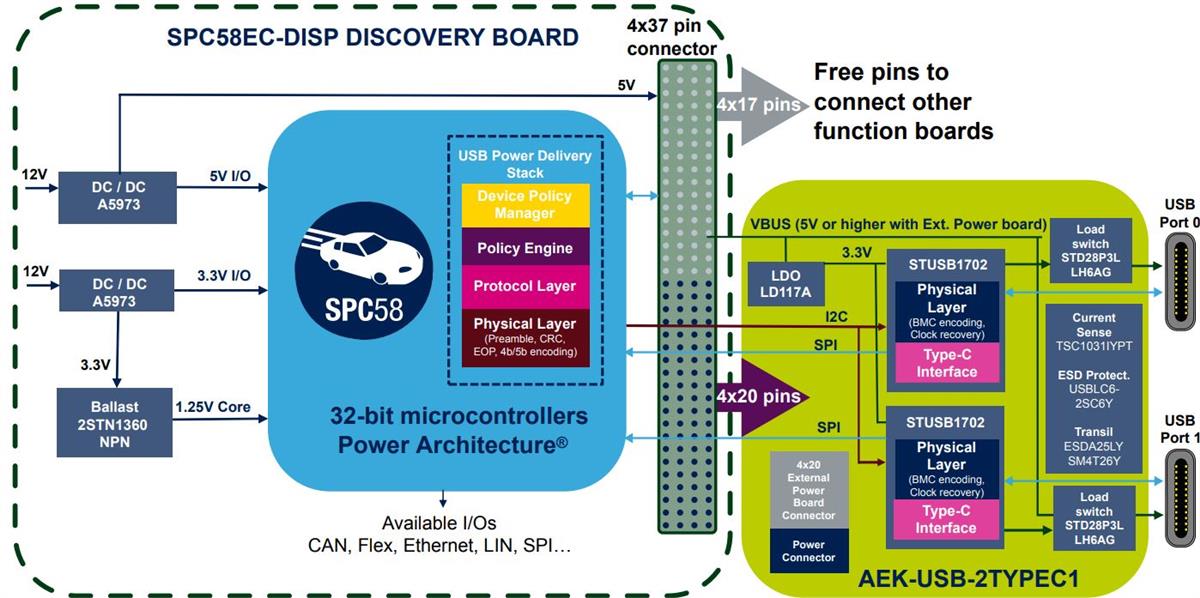

Das AEKD-USBTYPEC1 Evaluierungskit von STMicroelectronics ist ein USB-Type-C™- und USB-Power-Delivery-Evaluierungskit basierend auf dem SPC58 Automobilstandard-MCU und der AutoDevKit-Development-Initiative. Dieses Kit ist für die Überprüfung des USB-Power-Delivery-Protokollstapel ausgelegt, der auf dem SPC58 ASIL-B-Automobilstandard-Power Architecture^® 32-Bit-Mikrocontroller der Chorus-Produktlinie implementiert ist. Das AEKD-USBTYPEC1 Evaluierungskit enthält das AEK-USB-2TYPEC1 USB-Typ-C-Funktionsboard, das SPC58EC-DISP Chorus-Discovery-Board und das 12V-2A-AC/DC-Netzteil, um das SPC8EC-DISP-Board mit Leistung zu versorgen.

Merkmale

Zur Überprüfung des USB-Power-Delivery-Protokollstapel ausgelegt, der auf den ASIL-B-Applikationen implementiert ist
Basierend auf:
- SPC58 Automobilstandard-MCU
- AutoDevKit Development-Initiative
Leistungsdatenobjekte (PDO):
- 5 V, 500 mA ohne externes Leistungsboard
- Weitere PDOs sind möglich, wenn ein kompatibles Leistungsboard angeschlossen ist (nicht im Lieferumfang enthalten)

USB-Power-Delivery-Softwarestapel auf dem SPC58 Discovery-Board vorinstalliert
Herunterladbare (STSW-USB2TYPEC1) kompilierte Flash-Image-Firmware
Ein Teil eines Steckverbinders auf dem SPC58 Chorus-Discovery-Board ist für Erweiterungen als Bestandteil der AutoDevKit-Development-Initiative verfügbar
Alle wichtigen ST-Komponenten erfüllen die Anforderungen für Automotive
RoHS-konform

Lieferumfang Kit

SPC58EC-DISP Discovery-Board
AEK-USB-2TYPEC1 USB-Funktionsboard
STSW-USB2TYPEC1 Firmware
USB-Typ-C-zu-USB-Typ-C-Kabel (ohne elektrische Kennzeichnung)

12V-2A AC/DC-Netzteil für die Stromversorgung des SPC58EC-DISP Board
Typ-A-zu-Mini-USB-Kabel für die Testmodus-Bildschirmausgabe an den PC und die Board-Programmierung
