STMicroelectronics AEK-CON-AFLVIP2 Adaptives Steckverbinder-Board
Das AEK-CON-AFLVIP2 Adaptive Frontbeleuchtungs-Steckverbinder-Board von STMicroelectronics wurde für die Verbindung einer Autoscheinwerfer-Lösungsdemo mit automatischer Anpassung mit der Abblendlichtrichtung, basierend auf der Straßengeometrie und den Neigungswinkeln, die durch Gewichtsverteilungen im Inneren des Fahrzeugs beeinflusst werden, entwickelt.
Das AEK-CON-AFLVIP2 Steckverbinder-Board bietet eine Verbindung zu einem MCU-Discovery-Board, z. B. AEK-MCU-C4MLIT1 (mit 4x37-Steckverbinder), mit zwei AEK-MOT-SM81M1 Schrittmotorboards für die Abblendlichtrichtung (links-rechts und hoch-runter) und einem AEK-LED-21DISM1 LED-Treiberboard, das in der Lage ist, die verschiedenen LED-Leuchten einer modernen Frontscheinwerferbaugruppe zu versorgen. An das AEK-CON-AFLVIP2 Board kann auch eine High-Side-Schalttafel der EV-VNx-Baureihe angeschlossen werden, um einen Lüfter für den LED-Scheinwerfer zu steuern.
Das AEK-CON-AFLVIP2 Board ist Teil der AutoDevKit-Initiative, mit der verschiedene Anwendungsprototypen aus einer Reihe verfügbarer Boards erstellt und getestet werden können. Dies unterstützt auch das Generieren dedizierter Treiber und Pin-Zuordnungen mit der integrierten Entwicklungsumgebung SPC5-Studio.
Merkmale
- Entwickelt, um die folgenden Elemente für eine vollständige Lösung zur automatischen Anpassung der Frontbeleuchtung (AFL) für einen LED-Fahrzeugscheinwerfer zu verbinden:
- Ein MCU-Board wie das AEK-MCU-C4MLIT1 mit 4x37-Steckverbinder
- Zwei AEK-MOT-SM81M1 Schrittmotorboards
- Ein AEK-LED-21DISM1 LED-Treiber-Steuerungsboard mit zwei L99LD21 LED-Treibern und vier unabhängigen Kanälen
- Ein EV-VNx-Aktorboard wie das EV-VN7050AS zum Ein- und Ausschalten eines Scheinwerferlüfters
- Angeschlossene Boards werden über drei separate SPIs gesteuert
- Eingangsspannung: 8 VDC bis 15 VDC
- Board-Größe: 65 x 100 mm, maximale Bauteilhöhe: 27 mm
- Mitgelieferte Kabel für zwei Schrittmotorboards und ein LED-Treiberboard
- WEEE- und RoHS-konform
- Alle ST-Komponenten erfüllen die Automobilstandard-Anforderungen
- Teil der AutoDevKit-Initiative
Verwandtes Produkt
STMicroelectronics SPC58ECx 32-Bit-Mikrocontroller
AEC-Q100-qualifizierte Mikrocontroller, die einen höheren Durchsatz und eine stromsparende Leistung bieten.
Verwandte Development Tools
STMicroelectronics MOT-SM81M1 Evaluierungsboard
Steuert einen bipolaren Schrittmotor im Mikroschrittmodus mit Spulenspannungsüberwachung.
STMicroelectronics AEK-LED-21DISM1 LED-Treiberboard
Entwickelt für LED-Frontbeleuchtungsanwendungen mit hoher Helligkeit im Automobilbereich.

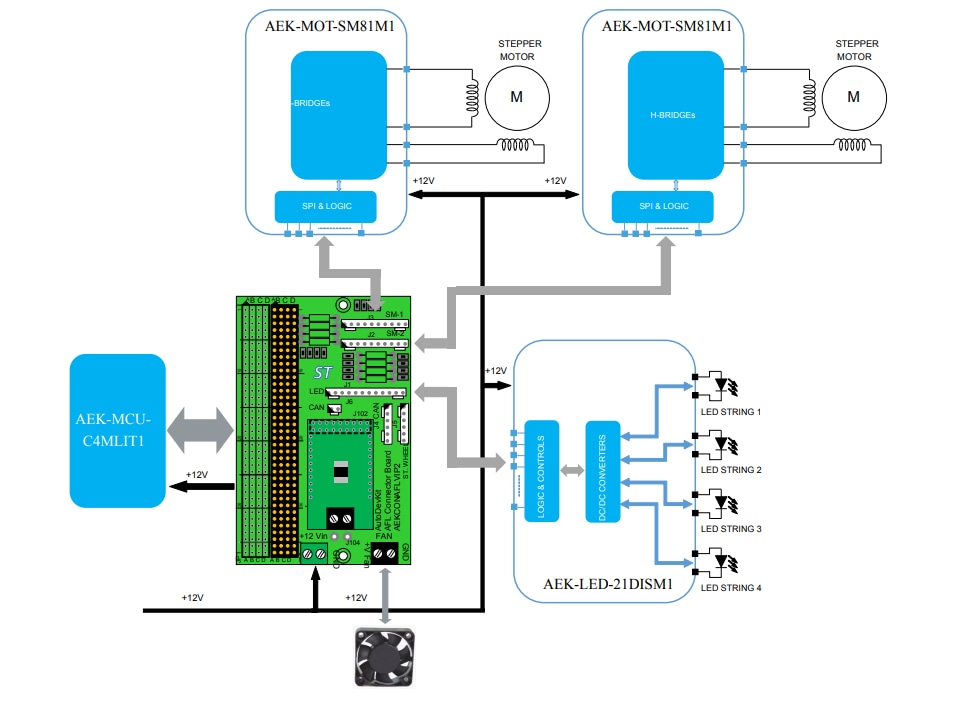

Blockdiagramm
