Skyworks Solutions Inc. Si522xx PCIe-Taktgeneratoren
Silicon Labs Si522xx PCIe-Taktgeneratoren der 1./2./3./4. Generation sind PCI-Express-Taktgeneratoren mit höchster Leistungsfähigkeit und geringstem Stromverbrauch für eine Stromversorgung von 1,5 V bis 1,8 V. Diese Taktgeneratoren verfügen über einzelne Hardware-Steuerpins zum Aktivieren und Deaktivieren der einzelnen Ausgänge und eine Frequenzspreizung zur EMI-Reduzierung. Die Taktgeneratoren bieten Differential-Ausgangsfrequenzen von 133 MHz oder 200 MHz, die auch über I2C gesteuert werden können.
Die Si52212, Si52208 und Si52204 liefern Taktausgänge mit zwölf, acht und vier 100-MHz-PCIe-Differential-Taktausgänge sowie einen LVCMOS-Referenztaktausgang von 25 MHz. Der Si52202 kann nur von zwei 100MHZ-PCIe-Taktausgängen versorgt werden. Diese Taktgeneratoren eignen sich hervorragend für Industrie- und Verbraucher-Applikationen mit wenig Platz und geringem Stromverbrauch. Zu den weiteren Applikationen gehören Server, Speicher, Rechenzentren, Docking-Stationen, digitale Videokameras und Multifunktionsdrucker.
Merkmale
- 12/8/4/2-Ausgänge mit geringer Leistung, Push-Pull-HCSL kompatibler PCI-Express der 1., 2., 3. und 4. Generation und SRIS-konforme Ausgänge
- Geringer Jitter von 0,4 ps (max.)
- Einzelne Hardware-Steuerpins
- I2C-Steuerungen für Ausgangsfreigabe, Frequenzspreizungsfreigabe und Frequenzwahl
- 0,25 % oder 0,5 % nach unten verteilt, dreieckige Frequenzspreizung für EMI-Reduktion
- 100 Ω oder 85 Ω interne Leitungsanpassung
- Einstellbare Ausgangs-Anstiegsrate
- Abschaltfunktion (PWRDNb) unterstützt Wake-on-LAN (außer Si52202)
- Ein nicht gespreizter und LVMCOS-Referenztaktausgang (außer Si52202)
- Differential-Ausgangsfrequenzen von 133 MHz oder 200 MHz
- Quarzeingang oder Takteingang von 25 MHz
- I2C-Unterstützung mit Rücklesbarkeitsfähigkeiten
- Erweiterter Temperaturbereich: -40 °C bis 85 °C
- 1,5 V bis 1,8 V Stromversorgung mit separatem VDD und VDD_IO
- Kleine QFN-Gehäuse
- Bleifrei und RoHS-6-konform
Applikationen
- Server
- Speicher
- Rechenzentren
- PCIe-Add-on-Karten
- Netzwerkkarten (NIC)
- Grafikadapterkarten
- Multifunktionsdrucker
- Digitale Spiegelreflexkameras (DSLR)
- Digitalkameras
- Digitale Videokameras
- Dockingstationen

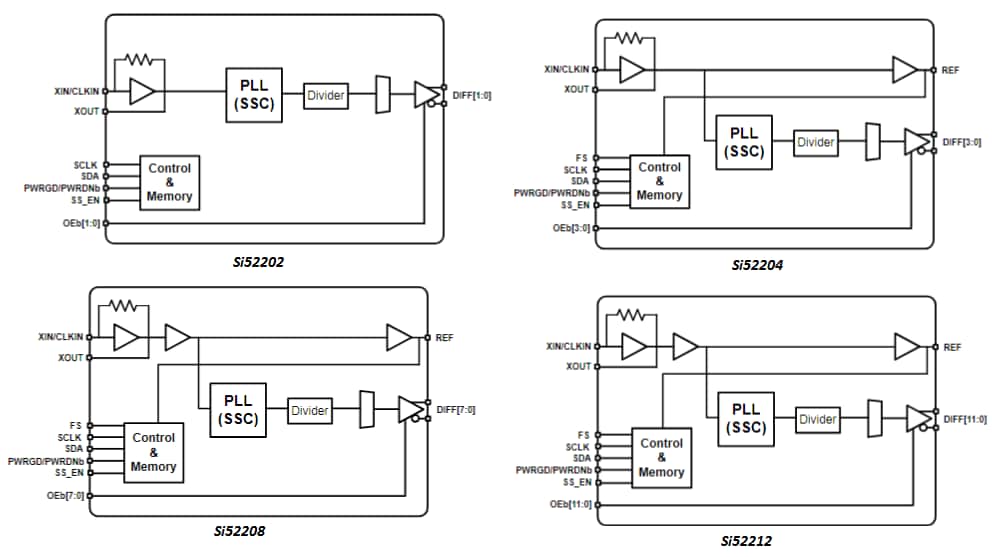

Si522xx Blockdiagramm
Dazugehöriges Tool
Skyworks Solutions Inc. Si52204 Evaluierungsboard
Misst die Jitterleistung für PCIe Gen. 1/2/3/4 und SRIS sowie den Stromverbrauch und die Signalqualität.
Veröffentlichungsdatum: 2017-09-21
| Aktualisiert: 2022-04-01
