Skyworks Solutions Inc. Si3471 PoE-Energieversorger-IC
Der Si3471 Power-over-Ethernet(PoE)-Energieversorger-IC (PCE) von Silicon Labs ist für den Einsatz in PoE-Midspans und Injektoren ausgelegt, die keinen Host oder Mikrocontroller erfordern. Der Si3471 kann bis zu 90 W liefern und integriert einen Ethernet-Anschluss mit dem Erkennungs- und Klassifizierungs-Funktionsumfang, der gemäß IEEE für die Powered Device (PD) erforderlich ist. Darüber hinaus ist eine PD-Unterbrechungsfunktion, die den DC-Sensor-Algorithmus und einen robusten Mehrpunkt-Erkennungsalgorithmus nutzt, enthalten. Intelligente Schutzschaltungen umfassen Eingangsunterspannungserkennung, Ausgangsstrombegrenzung und Kurzschluss-Sicherung. Der Si3471 funktioniert eigenständig und benötigt für die Programmierung keinen Host oder MCU. Der Si3471 ist für eine maximale verfügbare Leistung programmiert, indem seine Konfigurations-Pins hoch oder niedrig gezogen werden.
Der Si3471 ist RoHS-konform und wird in einem kompakten 38-Pin-QFN-Gehäuse (Quad Flat No-Leads) angeboten.
Merkmale
- Power-over-Ethernet-Energieversorger mit Einzel-Ethernet-Anschluss
- Konform mit IEEE 802.3af, 802.3at und 802.3bt
- Ausgangsleistung von bis zu 90 W
- Mehrpunkt-Erkennung
- Keine Software, kein MCU, kein Host-Controller erforderlich
- Erweiterter Betriebstemperaturbereich: -40 °C bis +85 °C
- Leistungs-Unterspannungssperre
- Ausgangsstrombegrenzung und Kurzschluss-Sicherung
- Thermische Überlasterkennung
- Gehäuseausführung: QFN-38
- Gehäuseabmessungen: 5 mm x 7 mm
- RoHS-konform
Applikationen
- IEEE 802.3af-, 802.3at- und 802.3bt-Energieversorger (PSE)
- Power-over-Ethernet-Injektoren
- Midspans mit Einzelanschluss
- Power-over-Ethernet-Schalter
- IP-Telefonsysteme
- Intelligente Stromnetzschalter
- Robuste und Industrieschalter
- Alle Applikationen, die einen einzelnen Ethernet-Anschluss von 90 W benötigen
Blockdiagramm
Typische Applikations-Schaltung
Verdrillte Ethernet-Doppelkabel

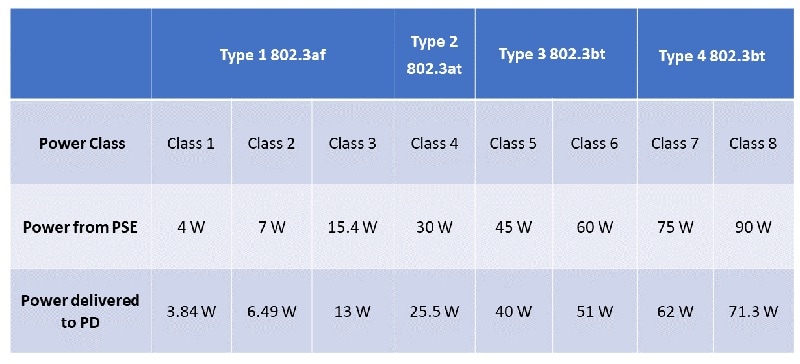

PoE-Klassen
PoE-System mit zwei verdrillten Doppelkabeln
Verwandte PoE-Bauteile
Skyworks Solutions Inc. Si3406 Power-over-Ethernet Plus (PoE+) Bauteil
Hochintegrierte Bauteile, die vollständige Typ-1-PoE- oder Typ-2-PoE+-Leistungslösungen bieten.
Skyworks Solutions Inc. Si34071 Power-over-Ethernet(PoE)-ICs
Liefern eine hohe Leistung für 5G-Kleinzellen, drahtlose Zugangspunkte und IoT-Gateways.
Skyworks Solutions Inc. Si3474 PSE-ICs (Power Source Equipment, PSE)
Bis zu vier 90-W-802.3bt-PSE-PoE-Anschlüsse oder bis zu acht 30-W-802.3at/af-PoE-Anschlüsse
PoE-Development Tools
Skyworks Solutions Inc. Si3471-KIT 90-W-PoE-PSE-Evaluierungskit
Demonstriert ein vollständiges IEEE 802.3bt PoE-PSE-System, das auf dem Si3471 Bauteil basiert.
Skyworks Solutions Inc. Si3406FBC3-KIT PoE-Evaluationskit
Evaluationsboard für nicht isolierte Flyback-Topologien der Klasse 3, basierend auf der Si3406 PoE+-Powered-Device.
Skyworks Solutions Inc. Si34071WA5V8KIT PoE-Evaluierungskit
Zur Evaluierung der Si34071 Power-over-Ethernet-ICs ausgelegt, die eine 802.3bt-konforme Schnittstelle enthalten.
Skyworks Solutions Inc. Si3474-KIT PoE-PSE-Evaluierungskit
Enthält eine vierlagige Tochterkarte, ein vierlagiges Basisboard und ein RJ45-Steckverbinder-Board.
