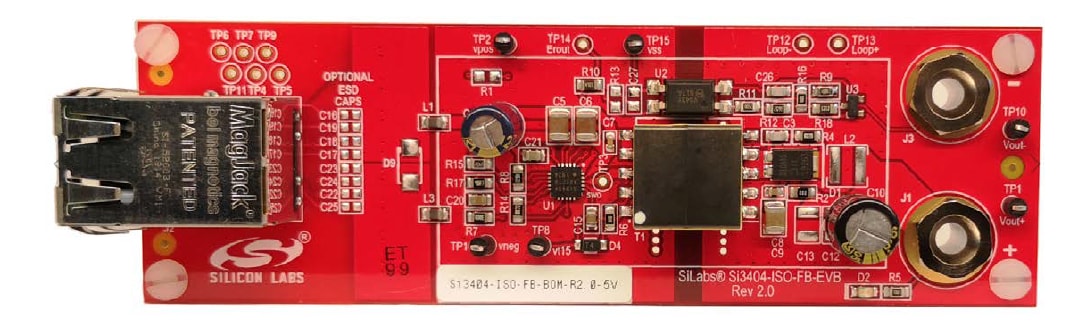

Skyworks Solutions Inc. Si3404FB5V3KIT 5-V-PoE-PD-Evaluierungskit der Klasse 3

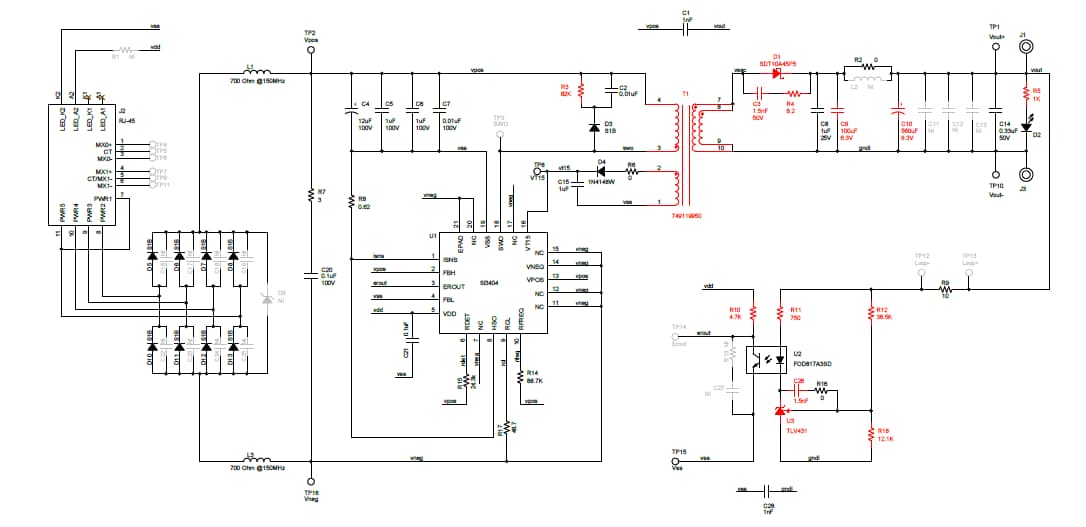

Das Si3404FB5V3KIT 5-V-PoE-PD-Evaluierungskit der Klasse 3 von Skyworks Solutions Inc. bietet ein Referenzdesign für eine Stromversorgung in einer Power-over-Ethernet (PoE)-Powered-Device (PD)-Applikation basierend auf dem Si3404 PoE-IC. Der Si3404 ist ein hochintegrierter pulsweitenmodulierter (PWM) Schaltregler, der mit IEEE 802.3at Typ-1 konform ist. Der Si3404 enthält eine Erkennungsschaltung, eine Klassifizierungsschaltung, einen DC/DC-Schalter, einen Hot-Swap-Schalter, einen TVS-Überspannungsschutz, eine dynamische Sanftanlauf-Schaltung, eine Zyklus-für-Zyklus-Strombegrenzung, eine thermische Abschaltung und einen Einschaltstromschutz. Das Si3404FB5V3KIT 5-V-PoE-PD-Evaluierungskit von Skyworks Solutions Inc. demonstriert ein vollständig isoliertes Power-over-Ethernet-PD-System von 15 W mit dem Si3404 PoE-PD-IC. Ein einzelner Si3404 verwaltet die PoE-Schnittstelle und die DC/DC-Umwandlung. Der isolierte Sperrwandler gibt bis zu 2,5 A für eine Gesamtleistung von 15 W aus, während ein handelsüblicher Standard-Transformator verwendet wird. Das Kit wird auch in Ausführungen von 3,3 V/3,5 V und 12 V/1 A angeboten.
