Silicon Labs EFP01 Energiefreundliche PMICs

Silicon Labs EFP01 Energiefreundliche PMICs sind extrem flexible und hocheffiziente Leistungsmanagement-ICs mit mehreren Ausgängen. Diese PMICs bieten die vollständige Systemleistung und Coulomb-Zählung der Primärzellenbatterie für EFM32- und EFR32-Bauteile. Die EP01 PMICs bieten 4 Versorgungsausgänge, wie z. B. einen Abwärts-/Aufwärts-DC/DC-Wandler, einen Nur-DC/DC-Wandler und LDO, einen LDO und einen geschalteten Ausgang. Diese PMICs verfügen über einen Wirkungsgrad von 94 % und einen niedrigen Ruhestrom von 250 nA. Zu den typischen Applikationen gehören IoT-Sensoren und Endgeräte, Messgeräte, Wearables, Smart-Zubehör, Human-Interface-Bauteile, Gesundheit und Wellness.

Merkmale

  • VOA
    • Ausgangsspannung: 1,7 V bis 5,2 V
    • DCDC A kann als Buck/Boost, Nur-Buck oder Nur-Boost konfiguriert werden
    • Der Ausgang des DCDC A kann mit dem VOC-Linearregler für eine effizientere Regelung kombiniert werden, während sich die Eingangsspannung der Ausgangsspannung nähert
    • Der Firmware-programmierbare Schaltausgang (VOA_SW) ermöglicht das vollständige Abschalten von externen Schaltungen mit hohem Ableitstrom in stromsparenden Modi
  • VOB
    • Ausgangsspannung:
      • 0,8 V bis 3,3 V (EFP0109/EFP0111)
      • 0,8 V bis 1,255 V (EFP0104/EFP0108/EFP0110)
    • DCDC B kann nur in der Buck-Konfiguration verwendet werden
    • Der dedizierte interne Linearregler bietet eine effizientere Regelung, wenn sich die Eingangsspannung der Ausgangsspannung nähert
  • VoC-
    • Ausgangsspannung: 1,7 V bis 3,3 V
    • Nur Linearregler
    • Kann entweder zur Erstellung einer unabhängigen dritten Ausgangsversorgung oder in Verbindung mit DCDC A verwendet werden
  • Coulomb-Zähler
    • Verlustfreie (d. h. kein Messwiderstand) Messung der Ladung in die Last
  • Kommunikation und Steuerung
    • Vollständig konfigurierbare I2C
    • Direkter Modus unterstützt schnelle Übergänge zwischen Energiemodi
    • IRQ-Pin zur Benachrichtigung des Host-Prozessors
  • Extrem niedriger EM2-Ruhestrom
    • 150 nA ohne aktivierte Ausgänge
    • 300 nA mit einem aktivierten Einfachausgang
    • +125 nA für jeden zusätzlichen aktivierten Ausgang
  • Sicherheit
    • Programmierbarer Einschaltstrom
    • Gegen Kurzschluss geschützte Ausgänge
    • Die Unterspannungssperre (UVLO) hält das Bauteil im niedrigsten Strom-Reset-Zustand, wenn VDDB unter 1,2 V liegt
    • Übertemperaturüberwachung und IRQ-Aktivierung
  • Großer Betriebsbereich
    • Eingangsstromversorgung: 0,8 V bis 5,5 V
    • Sperrschichttemperatur: -40 °C bis +100 °C
  • QFN20-Gehäuse von 3 x 3 mm

Applikationen

  • IoT-Sensoren und Endgeräte
  • Messgeräte
  • Haus- und Gebäudeautomatisierung sowie Sicherheit
  • Gesundheit und Wellness
  • Wearables
  • Smart-Zubehör
  • Human-Interface-Bauteile

Videos

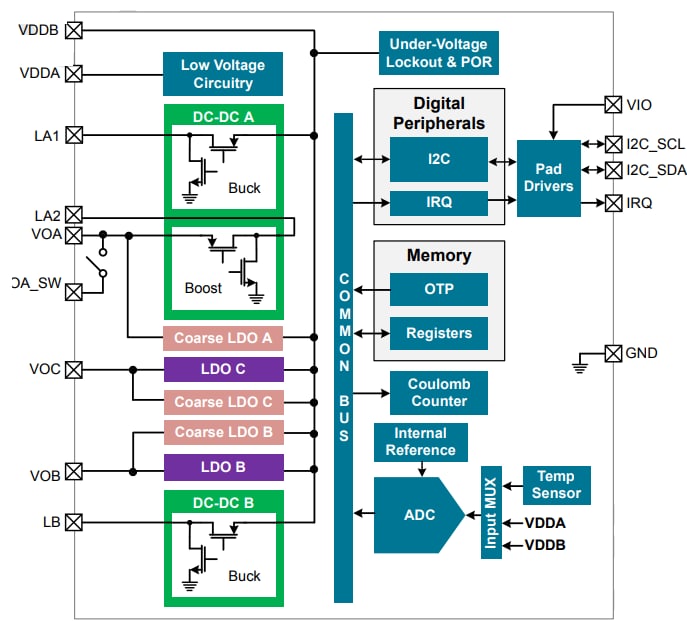

Blockdiagramm

Blockdiagramm - Silicon Labs EFP01 Energiefreundliche PMICs
