Silicon Labs Z-Wave 700 ZGM130S Funkboard-Starter Kit

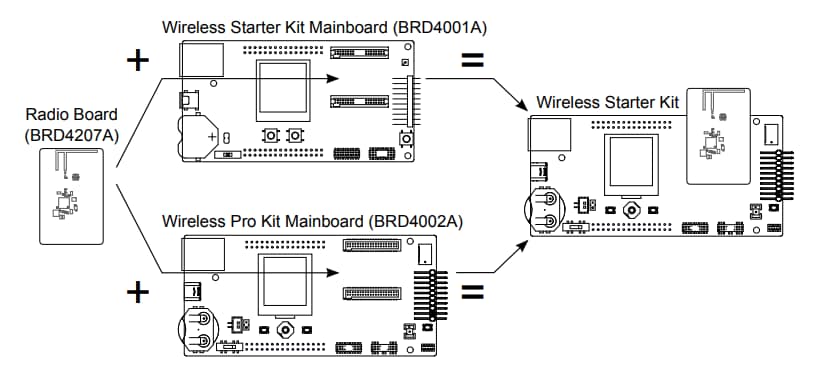

Das drahtlose Z-Wave-Funkboard-Starter Kit 700 ZGM130S von Silicon Labs mit großer Reichweite implementiert das ZGM130S Z-Wave-Funkboard mit großer Reichweite (BRD4207A), das drahtlose Starter Kit-Hauptboard (BRD4001A) oder ein drahtloses Pro-Kit-Hauptboard (BRD4002A). Das Z-Wave-Funkboard-Starter Kit 700 ZGM130S von Silicon Labs ist ein umfassendes Referenzdesign für das SiP-Modul ZGM130S. Das Board bietet einen SMA-Steckverbinder für die HF-Verbindung und eine optionale PCB-Antenne, die durch Verschieben eines 0-Ω -Widerstands ausgewählt werden kann.

Merkmale

Hauptboard
- Erweiterte Energieüberwachung
- Packet-Trace-Schnittstelle
- Logik-Analysator (nur BRD4002A)
- Virtual-COM-Anschluss
- SEGGER J-Link-On-Board-Debugger
- Externes Bauteil-Debugging
- Ethernet- und USB-Konnektivität
- Silicon Labs Si7021 Relativer Feuchte- und Temperatursensor
- 128 x 128-pixel Speicher-LCD mit geringem Stromverbrauch
- Benutzer-LEDs/Drucktasten
- Joystick (BRD4002A)
- 20-Pin-EXP-Stiftleisten von 2,54 mm
- Breakout-pads für SiP-Modul-I/O
- Unterstützung für CR2032 Knopfzellen

BRD4207A Funkboard
- ZGM130S Drahtloses Gecko-SiP-Modul mit 512 kB Flash, 64 kB RAM integriertem HF-Anpassungsnetzwerk, Quarze und Entkopplungskondensatoren (ZGM130S037HGN2)
- SMA-Antennen-Steckverbinder (863 MHz bis 925 MHz)
- Optionale PCB-Antenne
