Semtech RClamp® 03331PWQ ESD- und EOS-Schutzbauelement

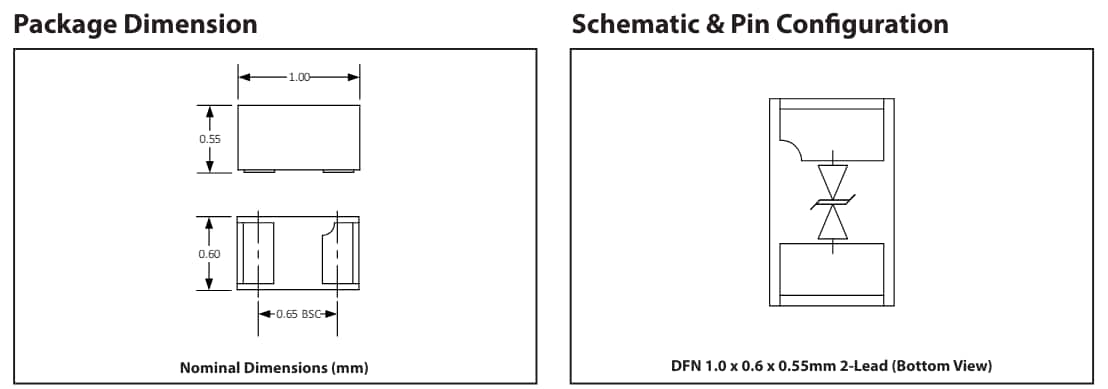

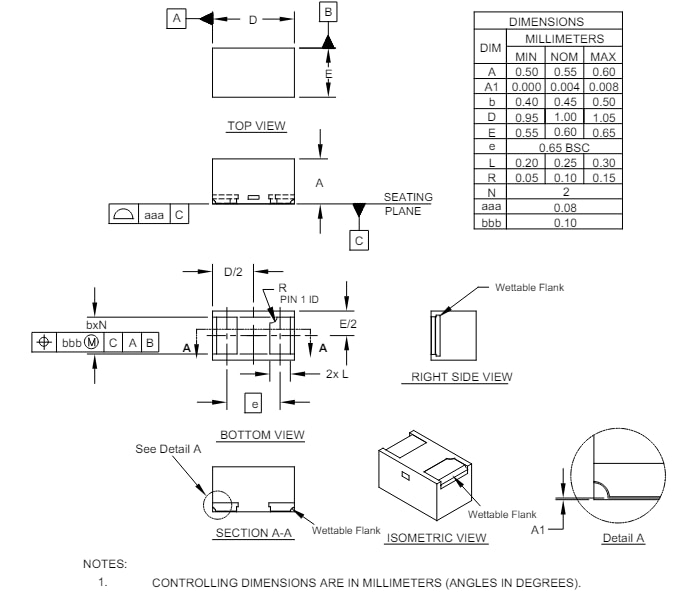

Das RClamp^®ESD- und EOS-Schutzbauelement 03331PWQ mit niedriger Kapazität von Semtech wurde für den ESD- und sekundären Überspannungsschutz bei Antennen und Hochgeschwindigkeitsdatenports entwickelt. Das Bauelement nutzt die Snap-Back- oder „Crowbar”-Technologie, um die Klemmspannung zu minimieren. Das RClamp 03331PWQ ESD- und EOS-Schutzbauelement bietet einen niedrigen Ableitstrom und ist nach AEC-Q100 und AEC-Q101 Klasse 1 qualifiziert. Die ESD-Eigenschaften zeichnen sich besonders durch hohe ESD-Widerstandsspannungen von ±30 kV (Luft) und ±25 kV (Kontakt) gemäß IEC 61000-4-2 aus. Dieses Bauteil ist in einem 2-poligen DFN-Gehäuse von 1 mm x 0,6 mm x 0,55 mm erhältlich. Zu den typischen Anwendungen gehören Antennen, USB 3.2, Low Voltage Differential Signaling (LVDS), Fahrzeuganwendungen und Industrieanlagen.
