Seeed Studio Pi-RTC-Modul
Das Seeed Studio Pi RTC-Modul wurde basierend auf dem DS1307 Taktchip entwickelt. Dieser DS1307 bietet über die I2C-Schnittstelle eine Echtzeituhr für das Raspberry Pi. Das RTC-Modul zählt die Sekunden, Minuten, Stunden, Tage, Monate und Jahre. Dieser Taktgeber kann im 24- oder 12-Stunden-Modus mit einer AM/PM-Anzeige betrieben werden. Eine CR1225 3V-Lithiumzelle wird im Batteriehalter zum Einstellen des Modul-Timings verwendet, wenn das Raspberry Pi ausgeschaltet ist.
Das Pi RTC-Tool erkennt einen Netzausfall automatisch und umfasst einen Schalterstromkreis. Dieses Modul verfügt über ein programmierbares Rechteckwellen-Ausgangssignal und speichert Daten über einen nichtflüchtigen (NV) RAM. Das Pi RTC-Tool ist in Abmessungen von 30 mm x 23 mm x 15 mm verfügbar und wiegt ca. 13,2 g. Diese Development Tool-Applikationen benötigen eine Echtzeituhr auf dem Raspberry.
Merkmale
- Unterstützt:
- Raspberry Pi 2
- Raspberry Pi 3 B/B+
- Raspberry Pi Zero
- Unterstützt Sekunden, Minuten, Stunden, Tage, Monate und Jahre
- Unterstützt ein 24-Stunden- oder 12-Stunden-Format mit einer AM-/PM-Anzeige
- Batterie-unterstützter nicht flüchtiger 56-Byte-RAM für Datenspeicherung
- Programmierbares Rechteckwellen-Ausgangssignal
- Automatische Netzausfallerkennung und Schalterstromkreis

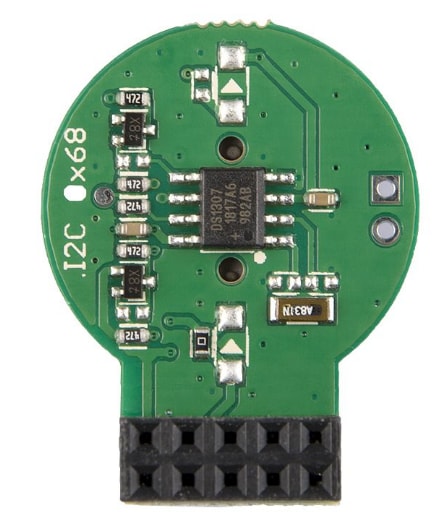

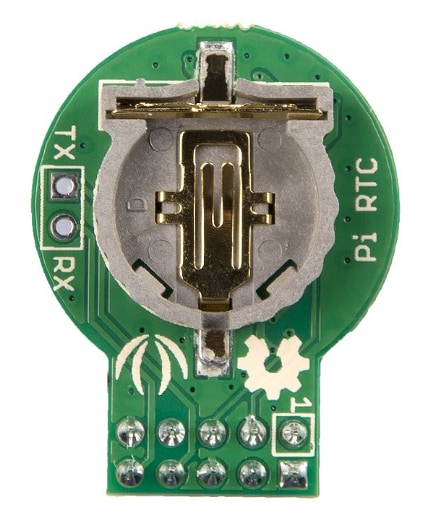

Pi RTC - Ansicht von oben und unten

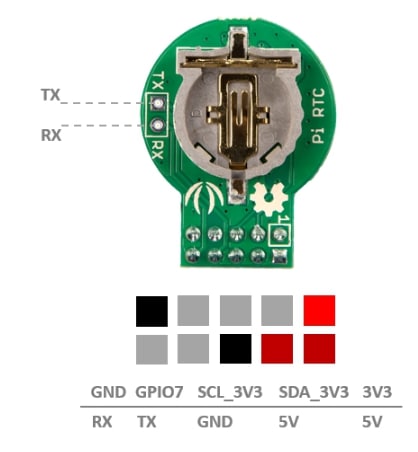

Pi-RTC Pin-Diagramm
