ROHM Semiconductor BDxFC0 LDO-Regler mit niedriger Sättigung
Die BDxFC0 Low-Dropout-Regler (LDO) mit niedriger Sättigung von ROHM sind Hochleistungs-Linearregler, die auf Applikationen ausgelegt sind, die eine stabile Ausgangsspannung unter unterschiedlichen Eingangsbedingungen erfordern. Die ROHM Semiconductor BDxFC0 Regler unterstützen Eingangsspannungen bis zu 35 V und bieten eine niedrige Dropout-Spannung, wodurch sie sich ideal für Systeme eignen, bei denen die Eingangsspannung nahe am gewünschten Ausgang liegt. Mit einem maximalen Ausgangsstrom von 1 A eignen sich die Bauteile hervorragend für energieeffiziente und batteriebetriebene Applikationen. Darüber hinaus verfügt die BDxFC0-Baureihe über einen integrierten Überspannungsschutz, einen Übertemperaturschutz und einen Freigabe-Pin für das Leistungsmanagement. Kompakte Gehäuseoptionen und robuste thermische Eigenschaften machen die Widerstände ideal für Industrie-, Automotive- und Unterhaltungselektronik-Applikationen.
Merkmale
- 1.0 V bis 15.0 V Ausgangsspannungsbereich
- 1 A Ausgangsstrombelastbarkeit
- Variable Ausgangsspannungsoptionen: 3.0 V, 3,3 V, 5.0 V 6.0 V, 7.0 V, 8.0 V, 9.0 V, 10.0 V, 12.0 V und 15.0 V
- 35 V Eingangsspannung
- ±1 % Hohe Ausgangsspannungsgenauigkeit (Ta = +25 °C)
- Niedrige Sättigung mit PDMOS-Ausgang
- Eingebauter Überstromschutz, der die Zerstörung des IC durch Ausgangskurzschlüsse verhindert
- Eingebaute Übertemperaturschutz zum Schutz des ICs vor thermischen Schäden durch Überlastung
- Keramikkondensator zur Verhinderung von Oszillation verfügbar
- Gehäuseoptionen
- HTSOP-J8 - 4,90 mm x 6.00 mm x 1.00 mm
- TO252-3 - 6,50 mm x 9,50 mm x 2,50 mm
- TO252-5 - 6,50 mm x 9,50 mm x 2,50 mm
- -25 °C bis +85 °C Betriebstemperaturbereich
Applikationen
- Industrie-Ausstattung
- Unterhaltungselektronik
- Automobilsysteme
- Kommunikationsgeräte
- Batteriebetriebene Geräte

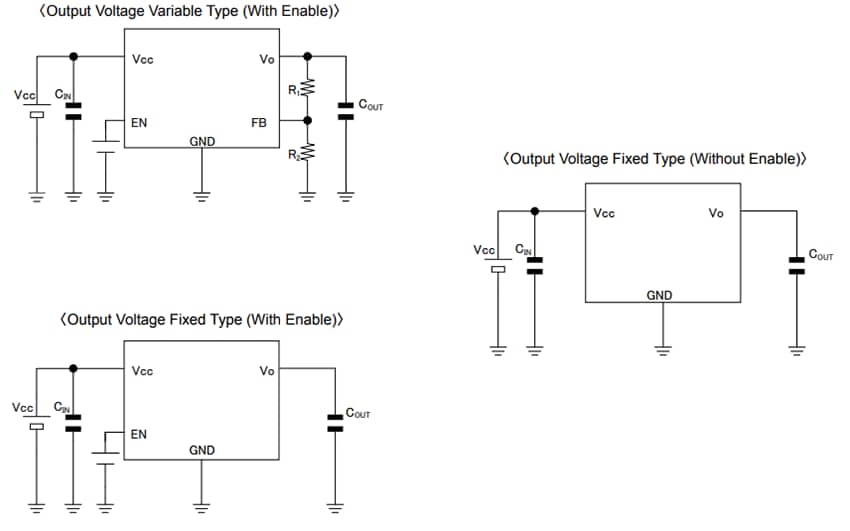

Typische anwendungsspezifische Schaltkreise
Veröffentlichungsdatum: 2025-05-21
| Aktualisiert: 2025-07-11
