Renesas Electronics ZSSC3286 Sensorsignalkonditionierer-IC
Der Renesas Electronics ZSSC3286 IO-Link-bereiter, resistiver Zweikanal-Sensorsignalkonditionierer-IC ist so ausgelegt, dass der Funktionsumfang und die Integration von resistiven Sensoren in Industrieapplikationen verbessert wird. Mit einem integrierten IO-Link-Stapel, der unter dem Smart-Sensor-Profil in COM3 arbeitet, unterstützt diese IC Firmware-Updates sowie die Kalibrierung über die IO-Link- und I2C-Schnittstellen, um eine nahtlose Wartung und Anpassung sicherzustellen. Die Bauteile verfügt über einen integrierten Parameterspeicher von 2 kB, der speziell für IO-Link-Applikationen ausgelegt ist und eine flexible Bauform und Speicherung von Sensordaten ermöglicht.
Im Core wird das Gerät von einem MCU angetrieben, der über einen integrierten ARM® Cortex®-M-Prozessor mit fortschrittlichen Embedded-Rechenfunktionen für eine präzise Signalverarbeitung verfügt. Die Ausgangsoptionen umfassen analoge Signale und eine 4 mA bis 20 mA Stromschleife, die verschiedene Systemanforderungen erfüllen.
Darüber hinaus ermöglicht der programmierbare Messungs-Scheduler eine optimierte Datenerfassung, während On-Chip-Diagnosefunktionen die Systemzuverlässigkeit durch Überwachung der Leistungsfähigkeit und Erkennung von Fehlern verbessern. Diese umfassende Suite von Funktionen gewährleistet eine robuste und anpassbare Sensorsignalkonditionierung für verschiedene Industrieapplikationen.
Merkmale
- IO-Link-Stapel integriert
- Smart-Sensorprofil im COM3-Modus
- Firmware-Update über IO-Link
- Kalibrierung und Konfiguration über IO-Link
- Taktrückgewinnungssystem, kein externer Quarz erforderlich
- IODD-Generator enthalten
- Eignet sich für fast alle resistiven Brückensensoren in verschiedenen Konfigurationen:
- Resistive Brücke oder Halbbrücke
- Resistive Teilerkette
- Spannungsquelle
- On-Chip-Temperatursensor
- Unterstützung für externe Temperaturmessung
- Programmierbarer 16-Bit-Digital-Analog-Wandler (DAC) und Ausgang (unterstützt „True-0Volt“ -Ausgang):
- Absoluter Spannungsausgang (unterstützt Applikationen von 0 V bis 1 V, 0 V bis 5 V oder 0 V bis 10 V)
- Unterstützt einen Stromschleifenausgang von 4 mA bis 20 mA
- Großer Betriebstemperatur- und Versorgungsbereich
- On-Chip-Spannungsregler für Sensorversorgung und IC-Betrieb
- Programmierbarer Mathcore für Sensorsignalkonditionierung
- Neuprogrammierbarer, nichtflüchtiger Speicher (NVM)
- On-Chip-Diagnosefunktionen:
- Sensoranschluss
- Selbsttest
- Speicherintegrität
Applikationen
- Industriesensoren mit IO-Link-Schnittstelle
- Smart- und Digitalsensoren für energieeffiziente Lösungen
- Einzel-/Dual-/Differential-Erkennung
- Fabrikautomatisierung
- Prozessautomatisierung
- Kalibrierte, kontinuierlich betriebene Sensoren für:
- Druck
- Fluss
- Last
- klasse
- temperatur-

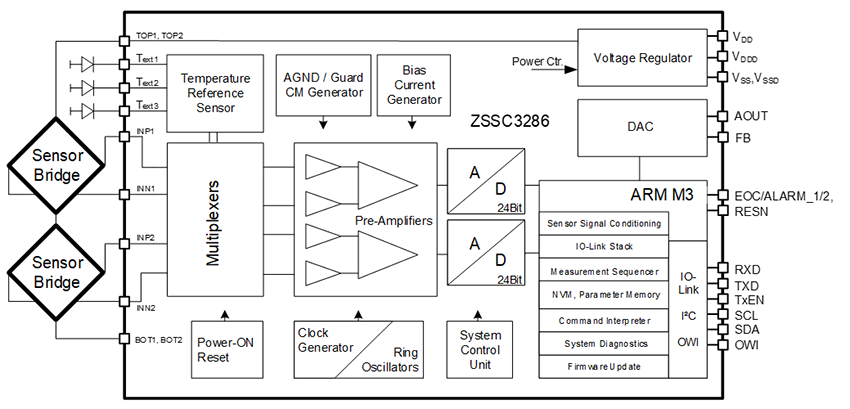

Blockdiagramm

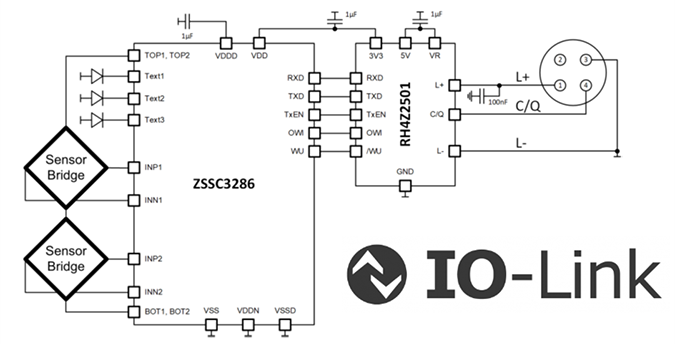

Beispielapplikation
Development Tool
Renesas Electronics ZSSC3286 Evaluierungskit (ZSSC3286KIT)
Evaluiert den ZSSC3286 Sensorsignalkonditionierer-IC mit einer IO-Link-Schnittstelle.
