Renesas Electronics US082-ZMOD4450EVZ Pmod™-Board
Das Renesas Electronics US082-ZMOD4450EVZ Kaltluftqualitätssensor-Pmod™-Board wird für das schnelle Prototyping des ZMOD4450 Gassensor-Moduls für die Kaltluftqualität (RAQ) in einem benutzerdefinierten Systemdesign verwendet. Das US082-ZMOD4450EVZ Board bietet eine Standard-Pmod-Verbindung des Typs 6A (erweiterte I2C) für den On-Board-Sensor zum Einstecken in ein beliebiges MCU-Evaluierungskit mit einem passenden Steckverbinder.
Das US082-ZMOD4450EVZ Pmod-Board von Renesas Electronics verfügt über Pmod-Steckverbinder auf beiden Seiten des Boards, um den Anschluss zusätzlicher Boards des Typs 6/6A in einer verketteten Lösung mit mehreren Sensoren auf demselben MCU-Pmod-Steckverbinder zu ermöglichen. Die Unterstützung der Standardsteckverbinder und Software auf dem US082-ZMOD4450EVZ ermöglicht die schnelle Erstellung eines IoT-Systems mit dem Quick-Connect-IoT von Renesas.
Merkmale
- Die ZMOD4450 Sensorsonde des Gassensor-Moduls für RAQ ist bestückt:
- Misst Gase, die mit der Reifung und Lagerung von Lebensmitteln verbunden sind: Flüchtige organische Verbindungen (einschließlich Ethylen), Amine, flüchtige Schwefelverbindungen
- Bietet konfigurierbare Betriebsmethoden basierend auf Applikation und Anwendungsfall
- Standardisierter Pmod-Steckverbinder des Typs 6A unterstützt eine erweiterte I2C-Schnittstelle
- Dual-Steckverbinder ermöglichen Durchgangssignale für verkettete Lösungen
Verwandte Produkte
Renesas Electronics Quick-Connect-IoT
Erweitert bestehende MCU-Kits von Renesas um drahtlose Konnektivität.
Verbindungen

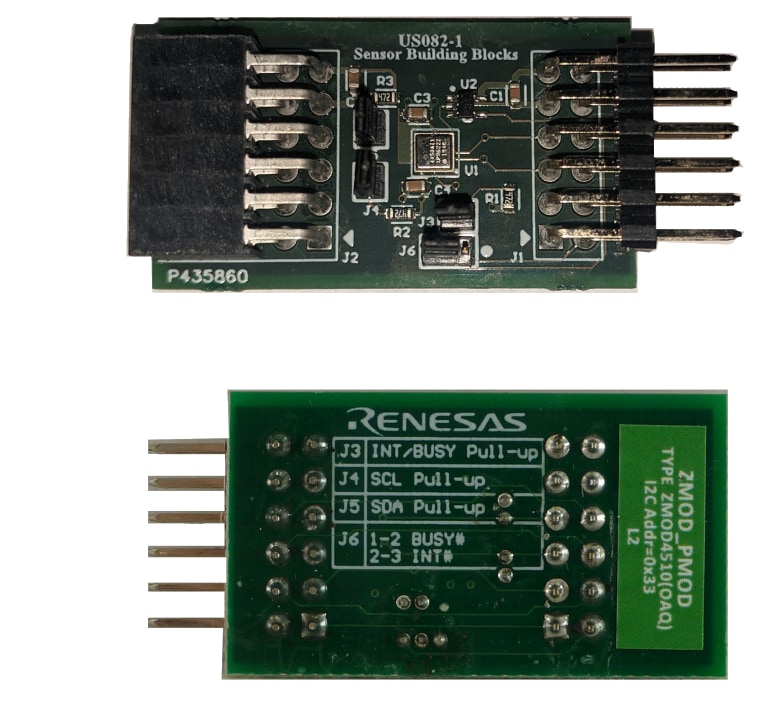

Vorder- und Rückseitenansicht
Veröffentlichungsdatum: 2021-07-08
| Aktualisiert: 2022-09-02
