Renesas Electronics Smart-Industrie-Gewichtsanzeigelösung
Die Renesas Smart-Industrie-Gewichtsanzeigelösung nutzt den RA2A1 Mikrocontroller durch die Integration von analogen Funktionen mit hoher Genauigkeit, wie z. B. Operationsverstärker, einen 24-Bit-Sigma-Delta-ADC, 16-Bit-ADCs und DAC. Designer können ihr Design vereinfachen, indem sie externe Komponenten eliminieren, den Platzbedarf und die Kosten des Systems insgesamt reduzieren und dadurch die Systemzuverlässigkeit erhöhen.
Brückenumwandler werden auf den meisten Gewichtsanzeigen für präzise Messungen verwendet. Die Herausforderung bei dieser Implementierung besteht darin, dass das Differential-Ausgangssignal vom Wandler sehr gering ist und vor der Verarbeitung verstärkt werden muss. Für allgemeine MCU-Steuerungsysteme wird dies typischerweise durch den Einsatz von Messverstärkern mit ADCs mit hoher Genauigkeit in Spannungsreferenzen ermöglicht.
Die Integration von analogen Funktionen in einen Mikrocontroller bietet interessante Möglichkeiten zur Erstellung von kombinierten analogen und digitalen Funktionen, die unter einer vollständigen Benutzersteuerung zusammenarbeiten. Die Smart-Industrie-Gewichtsanzeigelösung bietet eine genaue Methode zur Erfassung des Transducersignals und dessen Messung mit dem RA2A1 MCU.

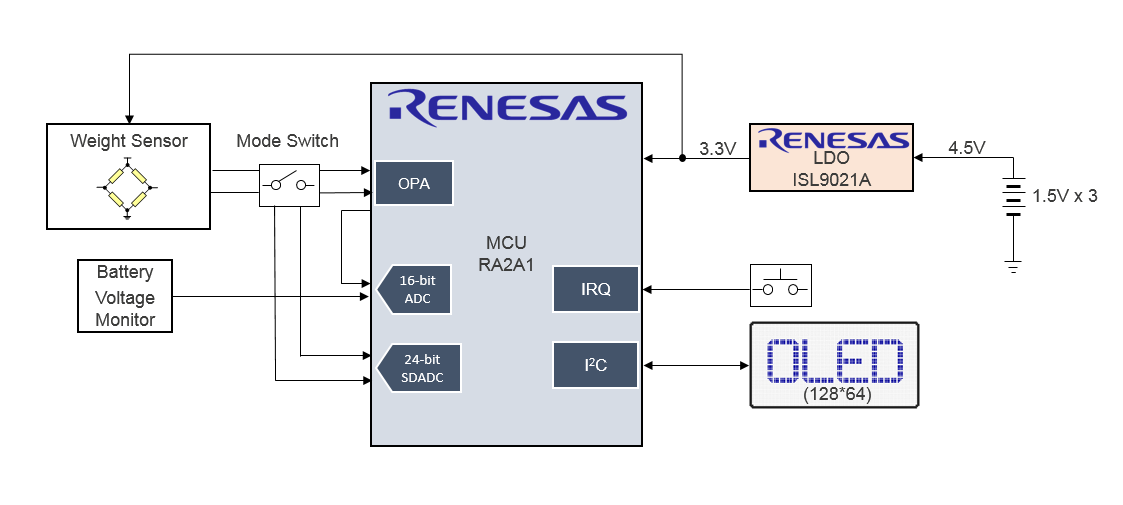

Blockdiagramm
Mikrocontroller
Renesas Electronics RA2A1 32-Bit-Mikrocontroller-Gruppe
Verfügt über einen ARM® Cortex®-M23-48-MHz-Core und einen integrierten 24-Bit-Sigma-Delta-ADC.
