Renesas Electronics Fehleranzeigegerät im intelligenten Stromnetz
Das Fehleranzeigegeräte im intelligenten Stromnetz von Renesas Electronics ist eine Beispiel für ein stromsparendes Designsystem für die Systemimplementierung.Das Fehleranzeigegerät verwendet die RA2-Hochleistungs-MCU-Baureihe von Renesas. Dazu gehören ein 16-Bit-SAR-ADC, ein 24-Bit-Sigma-Delta-ADC, COMP, eine Systemsteuerung, eine Berührungserfassung und ein extrem geringer Stromverbrauch.
In der Datenerfassungseinheit ist der RL78/G13 ein MCU mit Standardfunktionen, geringem Stromverbrauch und bietet einen umfangreichen Funktionsumfang für Universal-Applikationen. Bluetooth® wird für die Kommunikation zwischen den beiden Boards verwendet. In Kombination mit den leistungsstarken Leistungs- und Analoglösungen von Renesas kann dieses System den Ruhestrom im Leerlauf reduzieren. Dies sorgt für eine Reduzierung des Stromverbrauchs im Standby-Zustand.
Merkmale
- MCU-Lösungen mit geringem Ruhestrom für einen optimierten Wirkungsgrad
- Leistungsstarke analoge Bauteile für eine genaue Systemüberwachung

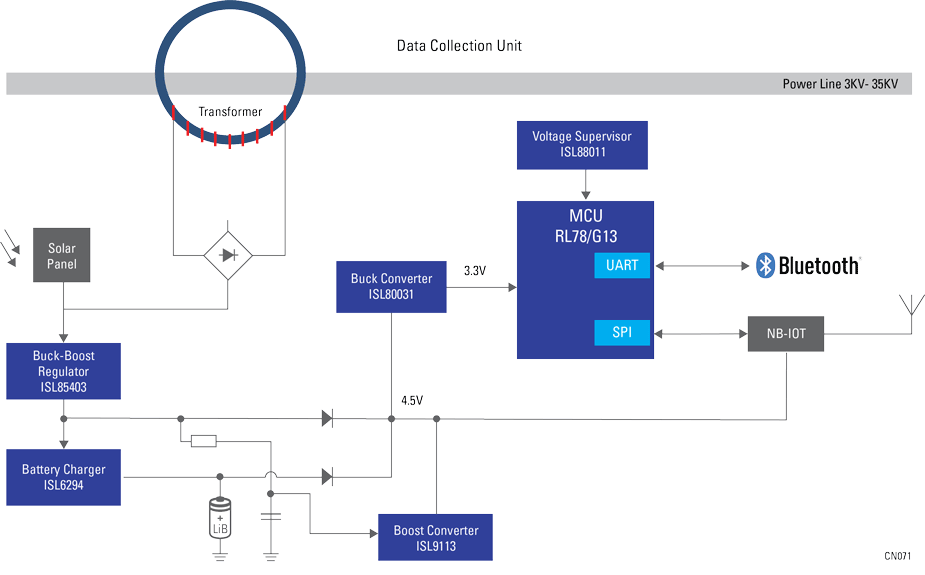

Blockdiagramm
Mikrocontroller
Renesas Electronics RA2A1 32-Bit-Mikrocontroller-Gruppe
Verfügt über einen ARM® Cortex®-M23-48-MHz-Core und einen integrierten 24-Bit-Sigma-Delta-ADC.
Renesas Electronics RL78/G13-Baureihe MCUs
Echte stromsparende Plattform und hochfunktionale Universal-MCUs, die in einer großen Auswahl angeboten werden.
Operationsverstärker
Renesas Electronics ISL28134 Rail-to-Rail Op Amp
Single, chopper-stabilized Zero-Drift operational amplifiers.
Abwärts-/Aufwärtswandler
Renesas Electronics ISL85403 Synchronous Buck/Boost Buck Converter
Synchronous buck or boost buck controller with a high-side MOSFET and low-side driver integrated.
Aufwärtswandler
Renesas Electronics ISL9113 Synchroner Aufwärtswandler
Synchroner Aufwärtswandler mit niedriger Eingangsspannung, hohem Wirkungsgrad und einem 1,3-A-Schalter.
Spannungswächter
Renesas Electronics ISL8801x 5-Ld-Spannungswächter
Bieten sowohl eine feste als auch einstellbare Spannungsüberwachung und Funktionen in einem kleinen 5-Ld-SOT-23-Gehäuse.
