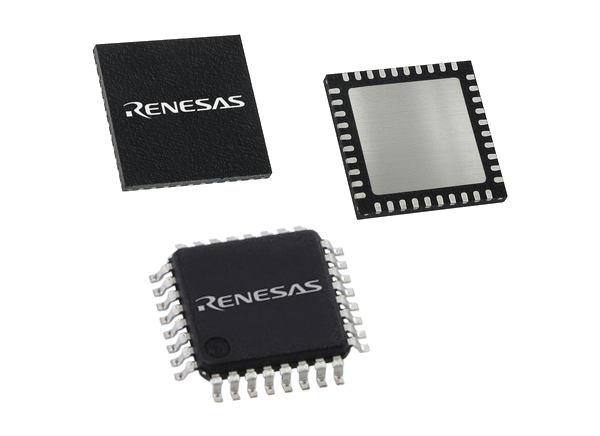

Renesas Electronics RX26T 32-Bit-Mikrocontroller
Die Renesas Electronics RX26T 32-Bit-Mikrocontroller sind 5-V-kompatible Bauteile, die über eine Dual-Motorsteuerung mit FOC (Field Oriented Control) und PFC (Power Factor Correction) auf einem einzigen Chip verfügen. Der RX26T RXv3-Core ist ein RX-CPU-Core der 3. Generation mit einer Betriebsfrequenz von 120 MHz, einem Flash-Speicher, der 120-MHz-Lesevorgänge ausführen kann, und einer trigonometrischen Funktionseinheit (TFUv2), die eine hohe Rechenleistung bereitstellt.
Die RX26T Mikrocontroller von Renesas unterstützen 120 MHz PWM (3-Phasen komplementär x 2-ch + einphasig komplementär x 2-ch) Timer-Funktionen, und die analoge Funktion wird durch 12-Bit A/D-Wandler x 3 Einheiten (2 Einheiten mit einer 3-ch simultanen Sample-and-Hold-Schaltung) angeboten.
Das RX26T-Sortiment umfasst:
• einen HOCO mit garantierter Schwingungsgenauigkeit von ±1,0 % (-20°C ≤ Ta)
• Daten-Flash-Speicher
• einen einendigen PGA
• einen Komparator
• andere Komponenten in einem kompakten QFN-Gehäuse, die auf eine Reduzierung der Anzahl von Komponenten und Platzeinsparungen zurückzuführen sind.
Darüber hinaus enthält das Bauteil CAN-FD für die Hochgeschwindigkeits-Kommunikation zwischen Bauteilen und I3C Basic für die Hochgeschwindigkeits-Kommunikation mit Sensoren, die schnellere Datenübertragungen ermöglichen. Der Flash-Speicher verfügt über eine Dual-Bank-Konfiguration und die BGO/SWAP-Funktion, um das Überschreiben der Firmware ohne Systemunterbrechung zu ermöglichen. Trusted Secure IP-Lite mit seiner integrierten grundlegenden Managementfunktion und kryptografischer Engine reduziert das Risiko, dass Informationen aus dem System entweichen.
Merkmale
- 120 MHz CPU RXv3 Core (721 CoreMark)
- Einzelpräzisions-FPU, Batchregister-Speicherfunktion für eine schnellere Unterbrechungsreaktion, trigonometrischer Funktionsbeschleuniger (TFU)
- Betriebstemperaturbereich: -40 °C bis +105 °C
- Bis zu 512 KB Flash-Speicher (120 MHz Lesezugriff, Dual-Bank-Funktion), bis zu 64 KB SRAM
- 16 KB Daten-Flash, der Daten wie ein EEPROM speichern kann
- 12-Bit-A/D-Wandler x 3 Einheiten, 12-Bit-D/A-Wandler x 2 Kanäle
- Komparator x 6 Kanäle, einendige PGA x 6 Kanäle
- 120 MHz-PWM
- 3-phasig komplementär x 2 Kanäle, 5-phasig komplementär x 1 Kanal, einphasig komplementär x 8 Kanäle
- Hochauflösende PWM x 4 Kanäle mit Zeitanpassung bis hinunter zu 260 ps (Pikosekunden)
- Hochgeschwindigkeits-On-Chip-Oszillator mit einer Genauigkeit von ±1,0 %
- Trusted Secure IP-Lite (AES/TRNG)
- CAN-FD (ISO 11898-1: 2015 konform, 5 Mbps max.)
- I3C Basic (10 Mbps max.)
Applikationen
- Digitale Leistungsumwandlung mit Totem-Pole-verschachteltem PFC
- Das AC/DC-Netzteil mit einem Totem-Pole-verschachtelten PFC bietet einen hohen Wirkungsgrad und eine niedrige Welligkeit
- Der LLC-Resonanz-DC/DC mit hohem Wirkungsgrad kann eine große Auswahl von Ausgangsspannungen unterstützen
- Leistungsstarker MCU mit dedizierter Peripherie für die Leistungssteuerung und den Schutz zur Umsetzung von Highend-Algorithmen
- Komplettlösung, die die Treiber und Koppler enthält
Videos

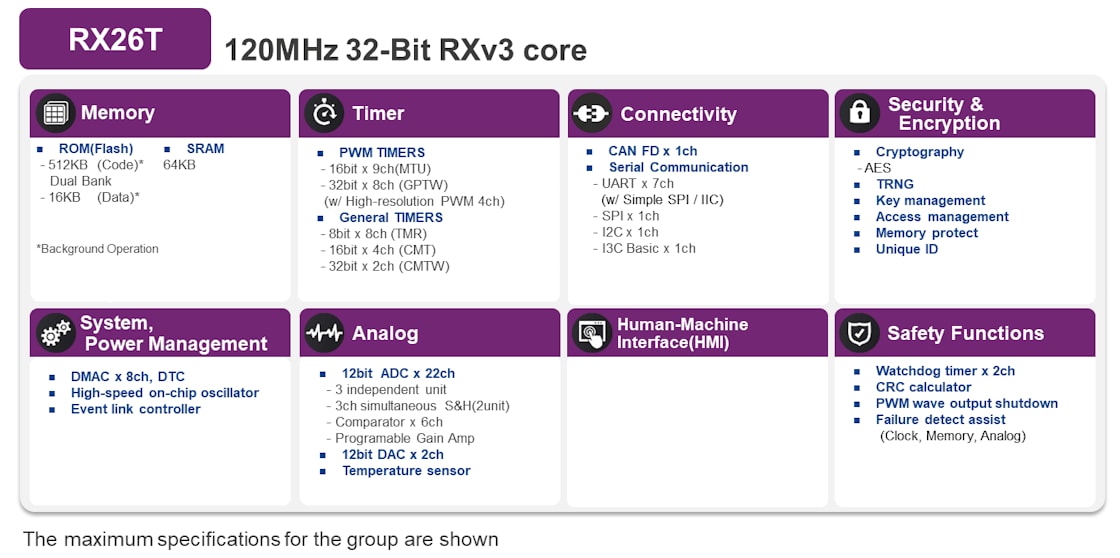

Blockdiagramm

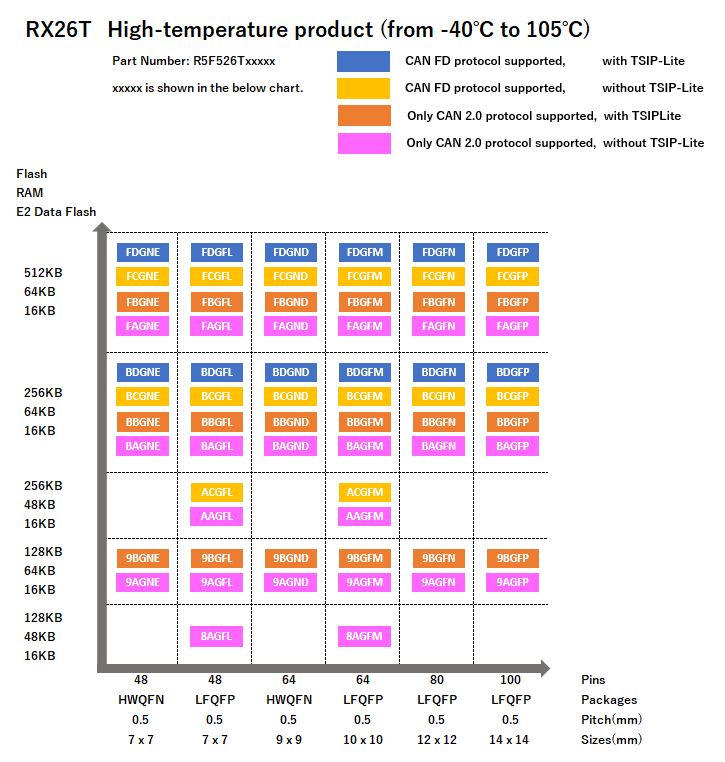

High-Temp Pin-Memory Diagram

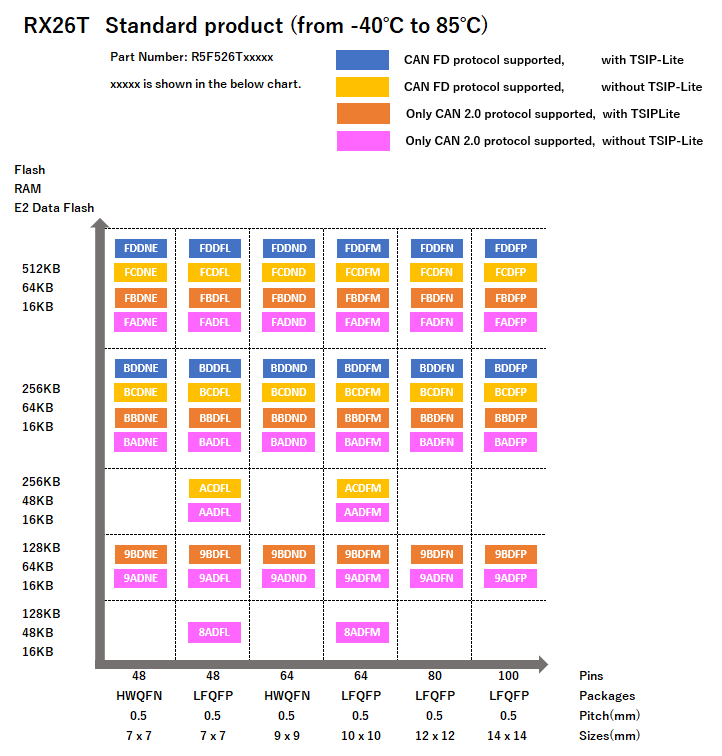

Standard-Pin-Speicher-Diagramm
