Renesas Electronics RV1S9353A Delta-Sigma-Modulatoren
Die RV1S9353A Delta-Sigma-Modulatoren von Renesas Electronics sind optisch isolierte Bauteile, die einen hochpräzisen Analog-Digital-Wandler enthalten und einen analogen Spannungseingang in einen Ein-Bit-Datenstrom umwandeln. Die RV1S9353A Modulatoren bieten eine typische effektive Anzahl von Bit (ENOB) 13,8 Bit mit einem digitalen Sinc3 -Digitalfilter. Diese optisch isolierten Modulatoren sind speziell für eine hohe Gleichtakt-Transientenimmunität (CMTI) und eine hohe Linearität ausgelegt. Die RV1S9353A Delta-Sigma-Modulatoren eignen sich für die Strom- und Spannungsmessung in Motorantrieben.
Die RV1S9353A Delta-Sigma-Modulatoren werden bei einer Versorgungsspannung von 6 V und einem Umgebungstemperaturbereich von -40 °C bis +110 °C betrieben. Diese optisch isolierten Modulatoren werden in AC-Servo-, Wechselrichtern, SolarwWechselrichtern und Messgeräten verwendet.
Merkmale
- Typischer Gain-Fehler ±0,5 %
- Typische effektive Anzahl von Bit (ENOB) 13,8 Bit
- -40 °C bis +110 °C Betriebsumgebungstemperaturbereich
- Maximale Nichtlinearität 25 LSB
- Maximale Eingangs-Offset-Spannung 2 mV
- Typische Eingangs-Offset-Spannungsdrift gegenüber Temperatur: 0,2 ° V/°
- Typische Ausgangstaktfrequenz von10 MHz
- Hohe flüchtige Gleichtakt-Störfestigkeit: 15 kV/µs (min.)
- Lange Kriechstrecke: 8 mm (min.)
- Bleifreies Produkt
Schutz
- UL-zugelassen:
- Nr. UL1577 Doppelschutz
- CSA-zugelassen:
- CAN/CSA-C22.2 No.62368-1 Verstärkte Isolierung
- DIN EN 60747-5-5-zugelassen (Option)
Applikationen
- Motorsteuerung für Industrieautomatisierung:
- AC-Servo
- NC Servo
- Roboter-Controller
- Solarwechselrichter
- Messgeräte
Verwandte Produkte
Renesas Electronics RX72M MCUs mit EtherCAT-Slave-Controller
Verfügen über einen RXv3-32-Bit-CPU-Core, 1 MB SRAM, bis zu 4 MB Flash-Speicher und einen Betriebsfrequenzbereich von 240 MHz.

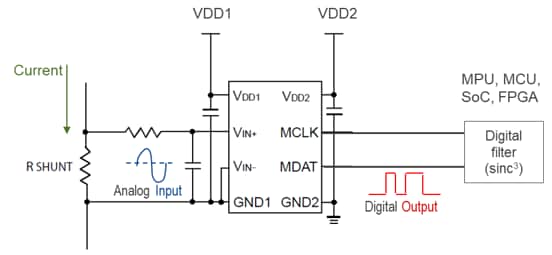

Applikations-Schaltung
Gehäuseabmessungen
Weitere Ressourcen
Veröffentlichungsdatum: 2020-07-28
| Aktualisiert: 2023-09-05
