Renesas Electronics MCK-RA8T2 Flexibles Motorsteuerungs-Kit
Das flexible Motorsteuerungs-Kit MCK-RA8T2 von Renesas Electronics ist eine umfassende Entwicklungsplattform, die die Entwicklung von Motorsteuerungsapplikationen vereinfacht. Das Kit umfasst ein CPU-Board, ein Wechselrichter-Board, ein Kommunikations-Board und einen BLDC-Motor und bietet somit ein sofort einsatzbereites Hardware-Setup. Das MCK-RA8T2 verfügt über einen On-board-Debugger, der die direkte MRAM-Programmierung des RA8T2-MCU über eine PC-Verbindung ermöglicht, sodass Benutzer Beispielprogramme schnell laden und testen können. Dieses Kit von Renesas unterstützt erweiterte Motorsteuerungsfunktionen wie ein bis drei Nebenschlussstromerkennungs-, Überstromerkennungs- und Kurzschluss-Präventionsfunktionen und gewährleistet so einen robusten, sicheren Betrieb.
Mit der Fähigkeit, bis zu zwei Motoren zu steuern (mit einer zusätzlichen Wechselrichterplatine) und integrierter Unterstützung für EtherCAT-Slave-Kommunikation ist das MCK-RA8T2 Kit ideal für Industrie- und Automatisierungsapplikationen. Der USB-Betrieb sorgt für zusätzlichen Komfort, während das mitgelieferte Tool Renesas Motor Workbench die Entwicklungseffizienz durch intuitive Parameterabstimmung und Echtzeitanalysen verbessert. Entwickler können für schnelles Prototyping und zur Evaluierung außerdem eine umfangreiche Bibliothek mit Beispielcodes und Applikationshinweisen von Renesas nutzen, die nahtlos auf der RA8T2-MCU laufen.
Merkmale
- Enthält CPU-Platine, Wechselrichterplatine, Kommunikationsplatine und BLDC-Motor
- Enthält den On-board-Debugger für die RA8T2 MRAM-Programmierung, mit dem Benutzer ein Beispielprogramm in den MCU schreiben können, indem sie eine Verbindung mit einem PC herstellen
- Unterstützt 1 x bis 3 x Nebenschlussstromerkennungs-, Überstromerkennungs- und Kurzschluss-Präventionsfunktionen
- Bis zu 2 x Motorsteuerungen (ein zusätzlicher Wechselrichter ist erforderlich)
- EtherCAT-Slave-Regler ist verfügbar
- Unterstützt den Betrieb über USB-Stromversorgung
- Unterstützt das Motorsteuerungs-Entwicklungs-Tool 'Renesas Motor Workbench' und ermöglicht ein intuitives Einstellen und Optimieren von Motorsteuerungsparametern und Echtzeitanalysen und verbessert so die Entwicklungseffiizienz der Kunden
- Verschiedene Beispielcodes mit Applikationshinweisen, die von Renesas zur Verfügung gestellt werden, können einfach durch Schreiben auf RA8T2 ausgeführt werden
Applikationen
- AC-Drives, AC-Servos ohne Absolutkodierer, Roboter und Aktuatoren
- SPS, Wechselrichter und Pumpen
- Netzwerkkommunikationsmodul für Motoren
- Hochwertige intelligente Haushaltsgeräte wie Induktionskochfelder und Geschirrspüler
- Vorausschauende Motorwartung
- Industriesensoren
Verwandte MCUs
Renesas Electronics RA8T2 Motorsteuerungs-Mikrocontroller
Primär für Industrieapplikationen vorgesehen, bei denen eine hohe Steuerungspräzision erforderlich ist.
Board-Layout der CPU
Board-Layout des Wechselrichters
Board-Layout der Kommunikation

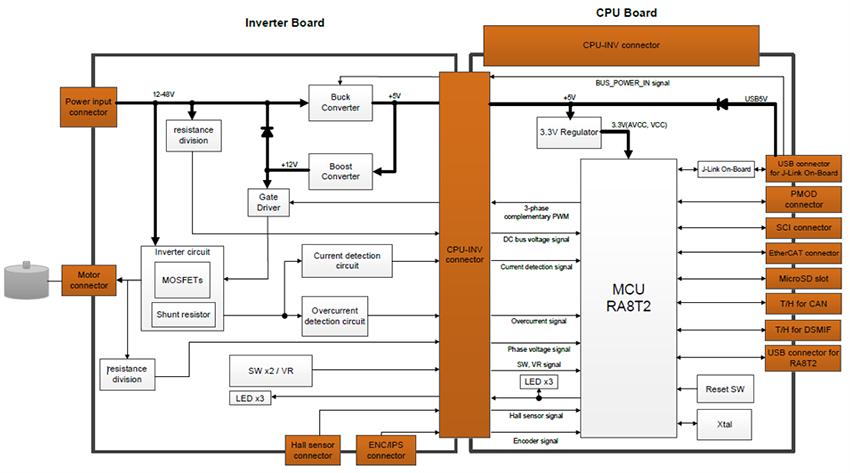

Blockdiagramm
