Renesas Electronics ISL28x33A Präzisions-CMOS-Operationsverstärker
Die Präzisions-CMOS-Operationsverstärker (Operationsverstärker) ISL28x33A von Renesas Electronics sind mit folgenden Mikroleistungs-Bauteilen mit hopper-Stabilisierung ausgestattet: ISL28133A (Einzelverstärker), ISL28233A (Doppelverstärker) und ISL28433A (Quadverstärker). Diese Operationsverstärker wurden für Präzision und Effizienz in beengten Bereichen entwickelt. Mit einem Ruhestrom von 22 µA und Rail-to-Rail-Ein-/Ausgang bieten diese Bauelemente von Renesas ein außergewöhnliches Betriebsverhalten über einen weiten Versorgungsspannungsbereich von 1,8 V bis 5,5 V. Die extrem niedrige Eingangs-Offset-Spannung (maximal 10 µV) und das minimale Rauschen machen diese Bauteile ideal für hochpräzise Applikationen, einschließlich medizinischer Instrumente, Temperatursensoren und elektronischer Waagen.Dank den niedrigen Versorgungsstrom von 22 µA und dem breiten Eingabebereich sind die Bauteile ISL28x33A ausgezeichnetem hochpräzises Operationsverstärker, die für eine Vielzahl von Applikationen geeignet sind, bei denen ein geringer Stromverbrauch von entscheidender Bedeutung ist. Alle Bauteile arbeiten in einem Temperaturbereich von -40 °C bis +125 °C und sind in einer großen Auswahl an Gehäusen erhältlich.
Merkmale
- Betriebsbereich von 1,8 V bis 5,5 V bei Ein-Spannungs-Versorgung
- Rail-to-Rail-Ein- und -Ausgang
- Geringe Eingangs-Offset-Spannung von ±10 µV (maximal)
- Niedrige Offset-Drift von ±0,075 μV/°C (maximal).
- Rauschen von 1,1 µVPP von 0,01 Hz bis 10 Hz
- Niedriger Versorgungsstromvon 22 μA
- Bandbreiten-Gain von 340 kHz
- Einheitliche Verstärkung
- -40 °C bis +125 °C Temperaturbereich
- Gehäuseoptionen
- 5-Pin-SC70
- 5-Pin-SOT23
- 8-Pin-DFN
- 8-Pin-SOIC und -MSOP
- 14-Pin-SOIC und -TSSOP
Applikationen
- Stromsensoren mit niedrigem Widerstand
- Temperaturmessung
- Präzisions-/Dehnungsmesssensoren
- Verstärker mit hoher Gain
- Rauchmelder
- Haushaltsgeräte
- Medizinisches Geräte
- Motorsteuerung
Technische Daten
- Maximale Versorgungsspannungvon 6,0 V, Versorgungsspannungbereich von 1,8 V bis 5,5 V
- Maximaler Eingangsstrom: 20 mAA
- Dauerkurzschlussfester Ausgang
- DC-Parameter
- Eingangs-Offset-Spannungsbereich von ±10 μV bis ±17 μV maximal
- Maximale Eingangs-Offset-Spannung von 0,075 µV/°C (Temperaturkoeffizient)
- Maximale Eingangsruhestrom von ±600 pA
- Maximaler Eingangs-Offsetstrom von ±400 pA
- Typisches Gleichtaktunterdrückungsverhältnis von 127 dB
- Typischer Versorgungsspannungsdurchgriff von 124 dB
- Typische Gain von 143 dB
- Maximale Rail-Ausgangsspannung von 70 mV
- Maximale Kurzschlussstrom von 30 mA
- Typischer Kurzschlussstrom der Stromsenke von -14 mA
- Maximaler Versorgungsstrom von 35 μA pro Verstärker
- AC-Parameter
- typischer Eingangsrauschspannungsbereich von 0,9 μVpp bis 1,1 μVpp
- Typische Spannungsrauschdichte von 43,5 nV/√Hz
- Typische Stromrauschdichte von 76 fA/√Hz
- Verstärkungs-Bandbreitenprodukt von 340 kHz typisch
- Einschwingverhalten
- Typische positive Anstiegsrate von 0,2 V/µs
- Typische negative Anstiegsrate von 0,2 V/µs
- Typische Einschwingzeit von 22,5 µs auf 0,1 % VO
- Umgebungstemperaturbereich von -40 °C bis +125 °C
- +150 °C maximale Sperrschichttemperatur
- ESD-Bewertungen
- ISL28133A
- Human-Body-Model (HBM) gemäß ANSI/ESDA/JEDEC JS-001: ±2 kV
- Charged-Device-Model (CDM) gemäß JEDEC-Spezifikation JS-002: ±2 kV
- Latch-up von ±100 mA, getestet gemäß JESD78, TA = +125 °C
- ISL28233A und ISL28433A
- Human-Body-Model (HBM) gemäß ANSI/ESDA/JEDEC JS-001: ±6 kV
- Charged-Device-Model (CDM) gemäß JEDEC-Spezifikation JS-002: ±1,5 kV
- Latch-up von ±100 mA, getestet gemäß JESD78, TA = +125 °C
- ISL28133A

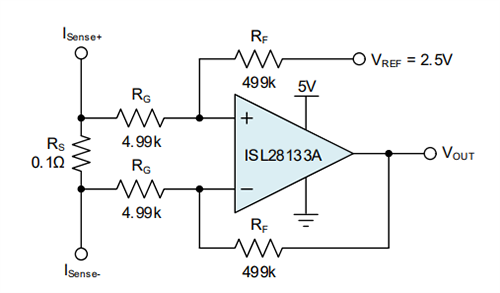

Typische Applikation
Funktionales Blockdiagramm
