Renesas Electronics ISL28227 Rauscharmer Präzisions-Doppeloperationsverstärker
Die rauscharmen Präzisions-Doppeloperationsverstärker (Operationsverstärker) ISL28227 von Renesas Electronics sind hochpräzise Bauteile mit sehr geringem Rauschpegel, niedriger Offsetspannung, niedrigen Eingangsruhestrom und niedriger Temperaturdrift. Dank dieser Eigenschaften sind die Operationsverstärker ISL28227 von Renesas eine ideale Wahl für Applikationen die sowohl hohe DC-Genauigkeit als auch AC-Leistung erfordern. Die Kombination aus Präzision, rauscharmen Betrieb und kompaktem Footprint bietet Nutzern einen herausragenden Mehrwert und große Flexibilität im Vergleich zu ähnlichen Konkurrenzprodukten.
Die Doppeloperationsverstärker ISL28227 sind in 8-poligen SOIC-, TDFN- und MSOP-Gehäusen erhältlich. Alle Bauteile werden in Standard -Pinbelegungen angeboten und arbeiten in einem erweiterten Temperaturbereich von -40 °C bis +125 °C. Zu den Applikationen dieser Verstärker gehören präzise aktive Filter, medizinische/analytische Messinstrumente, Präzisionssteuereinheiten für die Stromversorgung und Industriesteuerungen.
Merkmale
- Geringe Eingangs-Offset-Spannung von ±70 µV (maximal)
- Hervorragende Offsetspannung TC von 0,5 µV/°C (max.)
- Großer Spannungsversorgungsbereich von 4,5 V zu 40 V
- Sehr geringes Spannungsrauschen von 2,5 nV/Hz
- Maximaler Eingangsruhestrom von ±10 nA
- Verstärkungs-Bandbreitenprodukt von 10 MHz, stabil bei Einsverstärkung
- Keine Phasenumkehrung
- -40 °C bis +125 °C Betriebstemperaturbereich
- 8-polige SOIC-, TDFN- und MSOP-Gehäuse
Applikationen
- Präzisionsmessgeräte
- Medizinische Messgeräte
- Industriesteuerungen
- Aktive Filterblöcke
- Datenerfassung
- Stromversorgungssteuerung
Technische Daten
- Maximale Versorgungsspannung von 2 V
- Maximaler Differential-Eingangsstrom von 20 mA
- Maximale Differential-Eingangsspannung von 0,5 V
- Typischer Eingangs-Offsetstrom: 1 nA
- Typischer Eingangsruhestrom von 1 nA
- Typisches Gleichtaktunterdrückungsverhältnis von 120 dB
- Typischer Versorgungsspannungsdurchgriff 117 dB
- Typische Gain von 1500 V/mV
- Typischer Versorgungsstrom von 2,2 mA pro Verstärker
- Typischer Kurzschluss von ±45 mA
- Typisches Spannungsrauschen von 85 nV P-P
- Typischer Spannungsrauschdichtebereich von 2,5 nV/√Hz bis 3 nV/√Hz
- Typische Stromrauschdichte von 0,4 pA/√Hz
- Typischer Bereich für den Klirrfaktor + Rauschen von 0,00022 % bis 0,0034 %
- Typische Anstiegsrate von ±3,6 V/µs
- Typische Anstiegszeit von 36 ns
- Typische Abfallzeit von 38 ns
- Typische Recoveryzeit der Ausgangsüberladung von 1,7 µs
- Unbegrenzte Dauer des Ausgangskurzschlusses (jeweils 1 Ausgang)
- Maximale Sperrschicht-Betriebstemperatur von +150 °C
- ESD-Toleranz
- Human-Body-Model (HBM) gemäß JESD22-A114F: 6,0 kV
- Machine-Model gemäß EIA/JESD22-A115-A: 500 V
- Charged Device Model (CDM) gemäß JESD22-C101D: 1,5 kV

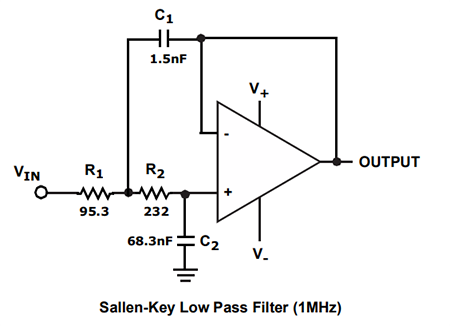

Typische Applikation
Verwandte Operationsverstärker
Renesas Electronics Präzisions-Operationsverstärker
Erzielen Sie niedrige Offset-Spannungen, geringes Rauschen und insgesamt hohe Leistung bei geringem Stromverbrauch.
