Renesas Electronics DALI RGBWW LED-Treiber
Der Renesas Electronics DALI RGBWW-LED-Treiber bietet eine hochintegrierte, vollständige Lösung für den Antrieb von fünf LED-Streifen für rote, grüne, blaue und warme/kalte weiße Leuchten mit jeweils bis zu 70 V und 700 mA, was zu einer LED-Gesamtleistung von 245 W führt. Die 70 V werden intern aus dem 24-VDC-Eingang verstärkt.
Die digital ansprechbare Beleuchtungsschnittstelle (DALI) ist für Haus- und Gebäudebeleuchtungs-Applikationen erweitert. Der DALI 2.0-Standard ermöglicht Benutzern die Steuerung von bis zu 65 Einzelleuchten oder 32 Leuchtengruppen. Diese Konfiguration ermöglicht die einfache Einrichtung komplexer Farblichtszenen von mehreren Leuchten über DALI. Das DALI RGBWW LED-Treiber-Referenzdesign von Renesas verwendet energieeffiziente LEDs, die oft in Streifen angeordnet sind. RGB wird bei der Umgebungsbeleuchtung bevorzugt, aber warmes/kaltes weißes Licht ist für die allgemeine Beleuchtung erforderlich.
Die gesamte BOM wird über den Synergy S128 Mikrocontroller mit einer dedizierten Peripherie für DALI 2.0 weiter reduziert. Das System übersteigt den 24-VDC-Standard und bietet eine erstklassige Leistungslösung.
Merkmale
- RGBWW-Treiber für bis zu fünf 70 V/700 mA = 245 W LED ~ 25.000 Lumen
- Zu den umfangreichen Schnittstellen gehören die DALI 2.0-Schnittstelle (Peripherie im S128 MCU enthalten), die RS-485-Schnittstelle und der PMOD-Adapter zum Hinzufügen von drahtloser Konnektivität (z. B. Bluetooth oder WLAN): Und das alles auf einer 24-VDC-Stromversorgung und mit einer niedrigen BOM-Anzahl

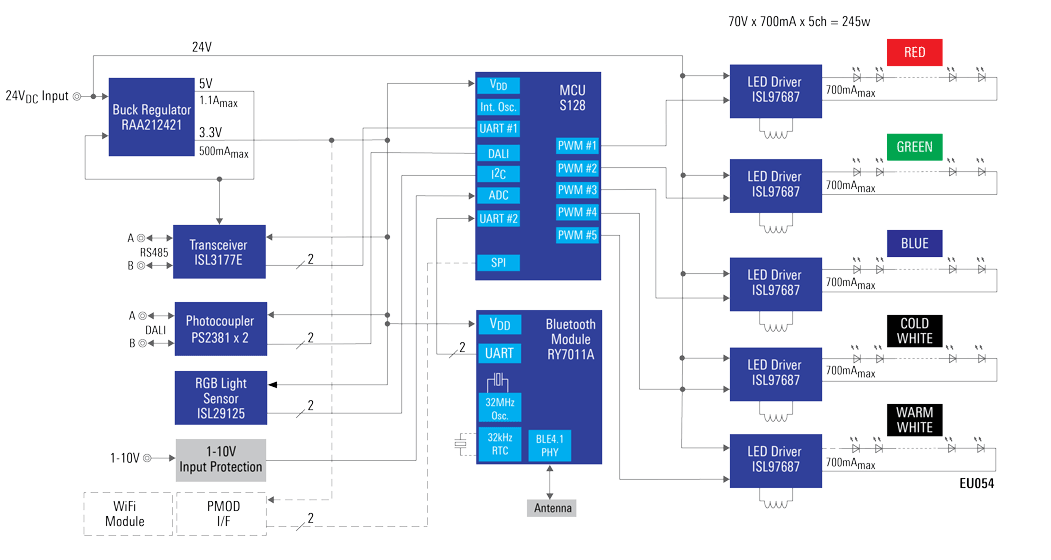

Systemblockdiagramm
