Renesas Electronics Cloud-Gateway-Module
Die Cloud-Gateway-Modullösung von Renesas Electronics demonstriert die Implementierung eines mit der Cloud verbundenen Gateway-Moduls, das den Renesas RA6M1 MCU mit einem Arm® Cortex®-M4-Core verwendet. Dieses System kommuniziert mit einem externen Modul über gängige Schnittstellen (RS-485/RS-232). Das 4G-Modul kann die erfassten Daten zur weiteren Analyse in die Cloud hochladen. Das Netzteil ist so ausgelegt, dass es flexibel für 12 V- oder 24 V-Eingänge für eine größere Verbreitung in Systemen ist.
Merkmale
- Enthält einen Arm® Cortex®-M4-Core, der für eine hervorragende Leistung mit 120 MHz betrieben wird und einen 512 kB Flash-Speicher sowie einen 256 kB SRAM integriert
- Hohe Leistungsfähigkeit, niedrige Eingangsspannung und hohe PSRR-LDO
- Hocheffizienter, synchroner Auf-/Abwärtswandler, der einen Dauerausgangsstrom von bis zu 2,5 A liefert
- Robuste Kommunikationsschnittstelle mit RS-485/RS-232

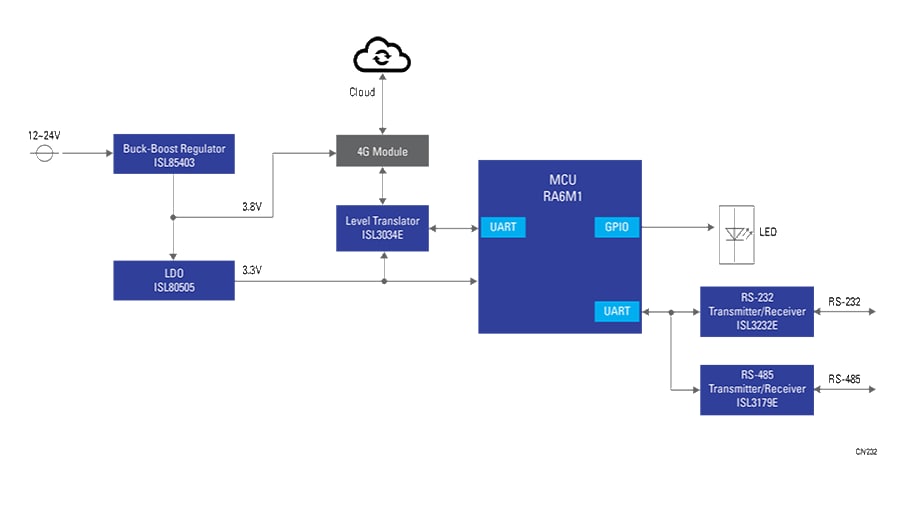

Systemblockdiagramm
Empfohlene Produkte
Renesas Electronics ISL85403 Synchronous Buck/Boost Buck Converter
Synchronous buck or boost buck controller with a high-side MOSFET and low-side driver integrated.
Renesas Electronics ISL805xx High Performance Low Dropout Voltage Regulator
A single output Low Dropout voltage regulator (LDO) capable of sourcing up to 1A output current.
Renesas Electronics ISL3179E/ISL3180E RS-485-/RS-422-Transceiver
Einzel-Transceiver mit 3,3 V, die sowohl die RS-485- als auch die RS-422-Standards für eine symmetrische Kommunikation erfüllen.
Renesas Electronics ISL3232E/ISL4221E/ISL4223E RS-232-Schnittstellen-ICs
Mit 2,7 V bis 5,5 V betriebene RS-232 Sender/Empfänger, welche die ElA/TIA-232 und V.28/V.24 Spezifikationen erfüllen.
Renesas Electronics RA6M1 32-Bit-Mikrocontroller-Gruppe
ARM® Cortex®-M4F-120-MHz-Hochleistungs-Core mit einer integrierten kapazitiven Berührungserkennungseinheit.
Renesas Electronics ISL3034E Logikpegelumsetzer
Automatische Richtungserkennung, welche die erforderliche Pegelverschiebung in Mehrspannungssystemen bietet.
