IDT F1x92 VersaMixer Einstellbare HF-Breitbandverstärkungs-Mischer

IDT F1x92 VersaMixer™
Einstellbare HF-Breitbandverstärkungs-Mischer

Die IDT F1x92 VersaMixer™ einstellbaren HF-Breitbandverstärkungs-Mischer verfügen über eine ausgezeichnete Linearität mit vier dynamisch einstellbaren Verstärkungseinstellungen und einem minimalen Leistungsverbrauch. Die F1x92 verfügen über eine patentierte, einstellbare Verstärkung für den Einsatz in einer Vielzahl von Radiocard-Applikationen. Diese Geräte haben eine feste Stückliste mit allen internen Anpassungen für extrem breite HF- und ZF-Bandbreiten. Die Geräte können bei -6dBm LO-Leistung mit unabhängigen Kanalabschaltmodi für die Integration in TDD-MIMO-Systeme hoher Ordnung arbeiten.

Merkmale
  • HF-Bereich: 400MHz bis 3800MHz
  • LO-Bereich: 400MHz bis 3600MHz
  • ZF-Bereich: 50MHz bis 600MHz
  • 4 Verstärkungseinstellungen; 11dB, 8dB, 5dB, 2dB
  • 2-Bit Verstärkungsregelung
  • Ideal für Multi-Carrier-Systeme
  • Geringe Rauschzahl bei jeder Verstärkungseinstellung über IDTS-FlatNoise-Technologie

  • +35dBm OIP3
  • Z = 200Ω ZF ausgewogen, 50Ω HF, 50Ω LO einendig
  • Alle intern abgestimmt. Einzelstück-Liste für alle HF- und LO- und ZF-Frequenzen
  • 4x4mm, 24-poliges TQFN-Gehäuse
  • Standby-Modus mit unabhängigem Pfad
  • 75nsec Einschwingen für Verstärkungsanpassung

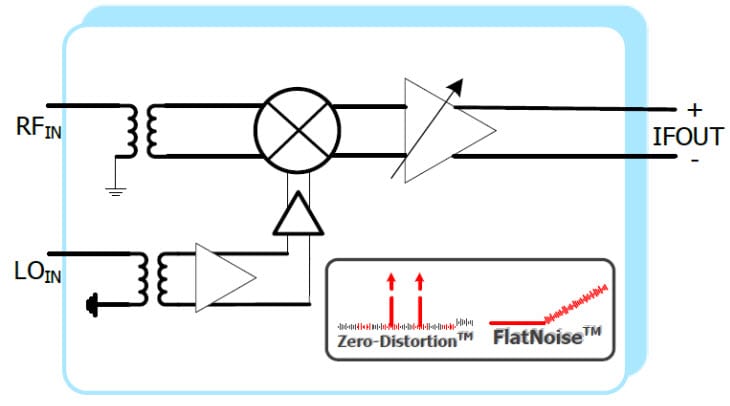

Blockdiagramm
Blockdiagramm
Blockdiagramm
Blockdiagramm

F1x92EVBI Evaluationboards

F1x92EVBI Evaluationboards bewerten die F1192 oder F1792 und verfügen über ein integriertes 4:1 Balun, um 200Ohm ZF-Ausgangsimpedanz auf 50Ohm zu übersetzen. Die Platinen verwenden SMA-Steckverbinder für HF-Eingang und HF- Ausgang und Steckbrücken für Verstärkungssteuerung.

Merkmale
  • SMA-Steckverbinder für HF-Eingang und HF-Ausgang
  • On-Board-Balun zur Unterstützung der einendigen ZF-Verbindung
  • On-Board-Jumber zur Unterstützung der Verstärkungsregelung
eNews
  • IDT (Integrated Device Technology)
Veröffentlichungsdatum: 2016-05-25 | Aktualisiert: 2016-05-25
