Renesas / Dialog DA14706 Hochintegrierter fortschrittlicher und drahtloser MCU

Der Renesas / Dialog DA14706 hochintegrierte, fortschrittliche und drahtlose MCU verfügt über integrierte Applikationsprozessoren, 2D-Grafikprozessoren, einen Sprachaktivitätsdetektor (VAD) und eine Leistungsmanagementeinheit (PMU).  Dieses Bauteil ist das einzige Produkt im BLUETOOTH® LE-Bereich, das dieses hohe Maß an Integration bietet. Dies ermöglicht kostengünstige und zuverlässige Formfaktor-Designs für komplexe Sensor- und Grafikverarbeitungsapplikationen.

Merkmale

  • Kompatibel mit BLUETOOTH® 5.2, ETSI EN 300 328 und EN 300 440 Klasse 2 (Europa), FCC CFR47 Teil 15 (USA) und ARIB STDT66 (Japan)
  • Flexible Verarbeitungsleistung
    • ARM® Cortex-M33-32-Bit mit 32 kHz bis 160 MHz und assoziativem Vier-Wege-Cache von 8 kB, FPU und MPU mit acht Segmenten
    • Flexible und konfigurierbare BLUETOOTH Low Energy MAC-Engine zur Implementierung des Controller-Stacks bis hin zu HCI
    • Ein auf ARM® Cortex M0+ basierender Sensorknoten-Controller zur Sensormanipulation
    • 2D-GPU für erweiterte Grafikverarbeitung
    • Optimierte Leistungsmodi (erweiterter Schlaf, Tiefschlaf und Ruhezustand)
  • Speicher
    • Daten-SRAM mit Erhaltung von 1,5 MB
    • Einmalig programmierbarer Speicher (OTP) von 4 kB für sichere Schlüsselspeicherung
    • ICache-SRAM mit Retention von 8 kB
    • DCache-SRAM mit Retention von 8 kB
    • ROM (Boot, PKI-Routinen) von 32 kB
  • Leistungsmanagement
    • SIMO-DC/DC-Abwärtswandler mit niedrigem IQ
    • DC/DC-Aufwärtswandler (4,5 V bis 5,0 V)
    • 4 x Stromversorgungspins für externe Geräte mit Unterstützung für DC/DC
    • Hardware-Ladegerät (bis zu 5,0 V) mit programmierbaren Kurven und JEITA-Unterstützung
    • Integriertes Leistungspfadmanagement
  • Digital gesteuerte Oszillatoren
    • Hochgeschwindigkeits-RC (RCHS) von 32/64/96 MHz mit einer Genauigkeit von 1,5 %
    • 32-MHz-Quarzoszillator
    • Stromsparender RC (RCLP) von 32/512 kHz
    • RCX-Oszillator (± 500 ppm maximal) und optionaler 32-kHz-Quarzoszillator
  • Echtzeituhr mit einer Auflösung von 10 ms
  • 6 x Universal-24-Bit-Auf-/Abwärts-Timer mit PWM
  • Kryptografische Applikationsengine mit AES128/192/256, SHA-224/256/384/512 und einem echten Zufallsnummerngenerator (TRNG)
  • Digitale Schnittstellen
    • Bis zu 79 Universal-I/Os
    • On-the-Fly-Entschlüsselung der Octa-/Quad-SPI-FLASH-Schnittstelle
    • Dedizierte QSPI-PSRAM- und QSPI-FLASH-Schnittstellen
    • eMMC-Schnittstellen mit Unterstützung für den SDR-Modus mit bis zu 48 MHz
    • Parallelgeschaltete DPI/DBIB/JDI, SPI/Dual SPI/QSPI Display-Controller mit eigenem DMA und Zweischicht-Unterstützung
    • 3 x UARTs von bis zu 6 MBit/s, ein erweiterter UART zur Unterstützung von ISO7816
    • 3 x SPI+™-Controller
    • MIPI-I3C-Controller bei 12,5 MHz
    • 3 x I2C-Controller bei 100 kHz, 400 kHz oder 3,4 MHz
    • PDM-Schnittstelle mit Dual-HW-Abtastratenwandler (SRC)
    • I2S-/PCM-Master/Slave-Schnittstelle mit bis zu acht Kanälen
    • USB 1.1 Full-Speed-Geräteschnittstelle
  • Analoge Schnittstellen
    • Sprachaktivitätserkennung (VAD) mit extrem geringem Stromverbrauch, die eine nahtlose Audioverarbeitung mit einem Systemstrom von <26 µA ermöglicht
    • 10-Bit-Universal-Vierkanal-SAR-ADC von 2,6 MS/s
    • Audio-ADC von 11 ENOB, 16 KS/s mit Verstärker mit programmierbarer Gain
    • 3 abgestimmte weiße LED-Treiber
  • Funk-Transceiver
    • Eindraht-Antenne, keine HF-Anpassung oder RX/TX-Umschaltung erforderlich
    • Versorgungsstrom bei VBAT
      • TX: 3 mA
      • RX: 1,85 mA (mit idealem DC/DC)
    • Konfigurierbare Sendeausgangsleistung von -18 dBm bis +6 dBm
    • Empfängerempfindlichkeit von -97 dBm
  • VFBGA-142-Gehäuse von 6,2 mm x 6 mm mit einem Rastermaß von 0,45 mm

Applikationen

  • Fitness-Tracker
  • Sportuhren
  • Smartwatches
  • Medizinische Verbrauchergeräte
  • Verbraucher- und Haushaltsgeräte
  • Heimautomatisierung
  • Industrieautomatisierungs- und Sicherheitssysteme
  • Spielkonsolen

Technische Daten

  • Betriebsfrequenz: 2,4 GHz
  • Maximale Datenrate: 6 MBit/s
  • Ausgangsleistung: 6 dBm
  • Empfindlichkeit: -97 dBm
  • Versorgungsspannungsbereich: 2,9 V bis 4,75 V
  • Maximale Taktfrequenz: 160 MHz, 2,4 GHz
  • Versorgungsstrom
    • Empfangen: 1,85 mA
    • Senden: 3 mA
  • Programmspeichergröße: 4 kB, 32 kB
  • Größe Daten RAM: 1,5 MB
  • Betriebstemperaturbereich: -40 °C bis +85 °C

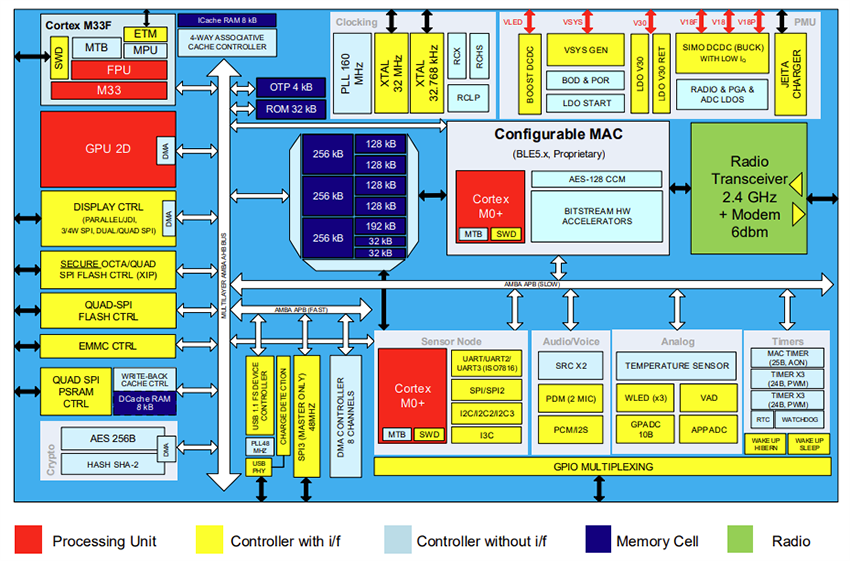

Blockdiagramm

Blockdiagramm - Renesas / Dialog DA14706 Hochintegrierter fortschrittlicher und drahtloser MCU

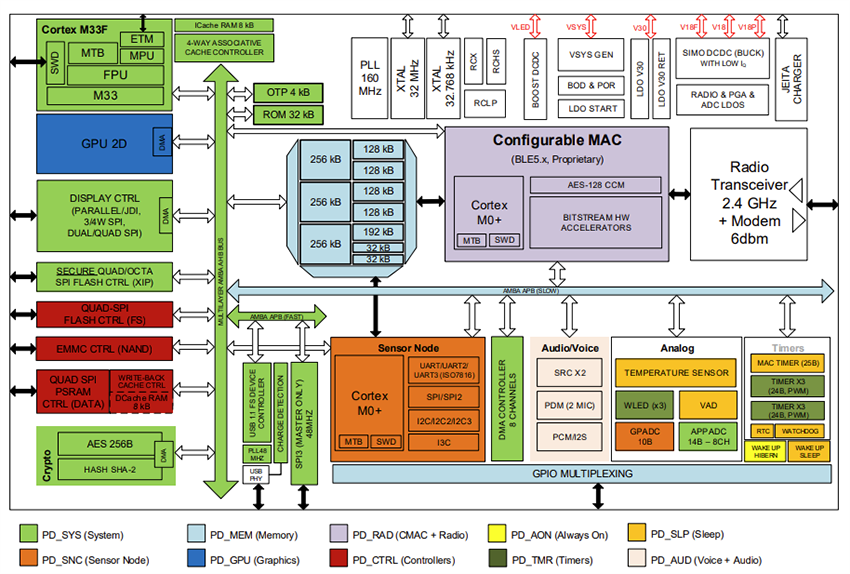

Digitale Leistungsdomänen

Renesas / Dialog DA14706 Hochintegrierter fortschrittlicher und drahtloser MCU

Der DA14706 MCU unterstützt eine Reihe von digitalen Leistungsdomänen, die unabhängig voneinander ein- und ausgeschaltet werden können.
