Qorvo QPL1811 75-Ω-CATV-Verstärker
Der Qorvo QPL1811 75-Ω-CATV-Verstärker ist ein leistungsstarker DOCSIS 4.0 MMIC-Breitbandverstärker, der mit der GaAs-pHEMT-Technologie ausgelegt ist. Eine Darlington-Konfiguration wird für die Breitbandleistung mit einer aktiven On-Chip-Vorspannungsschaltung für einen konsistenten Bias-Strom und eine wiederholbare Leistung verwendet. Der QPL1811 75-Ω-CATV-Verstärker von Qorvo enthält zwei Verstärker, die in einer Push-Pull-Konfiguration für eine ausgezeichnete Linearitätsleistung der zweiten und dritten Ordnung verwendet werden.
Der QPL1811 75-Ω-CATV-Verstärker ist in einem kompakten 8-Pin-SOIC-Gehäuse verfügbar und für ein geringes Rauschen und eine hohe Linearität optimiert.
Merkmale
- Einzelversorgung: 5 V bis 7 V
- Hohe Gain von 16 dB bei 1.800 MHz
- +42dBm OIP3
- +24dBm P1dB
- Kompakte 8-Pin-SO-IC-Größe
- Betrieb von 50 MHz bis 1.800 MHz, der DOCSIS 4.0 unterstützt
- pHEMT-GaAs-Bauteiltechnologien
Applikationen
- Breitband-CATV-Verstärker und -Knoten
- CATV-Leitungstreiber-Verstärker
- DOCSIS 4.0
- 75-Ω-Verstärker
Development Tools
Qorvo QPL1811EVB Evaluierungsboard
Ermöglicht Benutzern die Evaluierung des QPL1811 75-Ω-CATV-Verstärkers mit einer Frequenz von 50 MHz bis 1.800 MHz.
Verwandte Produkte
Qorvo QPL181x CATV-Verstärker
GaAs-pHEMT-HF-Verstärker mit einem Frequenzbereich von 50 MHz bis 1.800 MHz, die sich hervorragend für DOCSIS 4.0 Applikationen eignen.

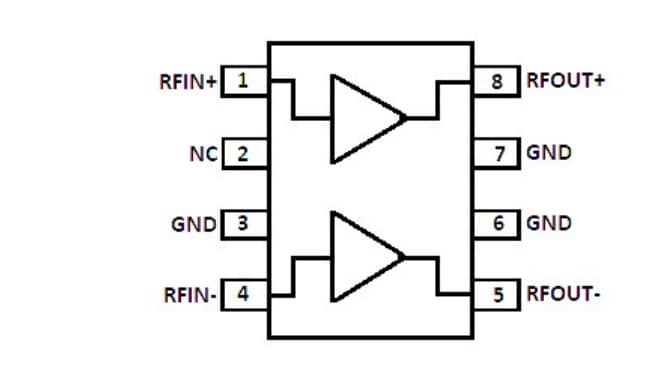

Funktionales Blockdiagramm
Veröffentlichungsdatum: 2021-01-13
| Aktualisiert: 2022-03-11
