Qorvo ACT88420 Fortschrittlicher PMIC
Der fortschrittliche PMIC ACT88420 von Qorvo bietet vier Abwärtswandler, zwei LDOs und Last-Bypass-Schalter. Der integrierte ActiveCiPS™-Power-Management-Schaltkreis ACT88420 ist für die Stromversorgung einer breiten Palette von Prozessoren ausgelegt, darunter Solid-State-Drive-Applikationen, Videoprozessoren, FPGAs, Peripheriegeräte und Mikrocontroller. Der Baustein verfügt über 3-State-GPIOs und I2C-Kommunikation und unterstützt damit mehrere Konfigurationen, ohne dass Änderungen an der Leiterplatte erforderlich sind. Die Markteinführungszeit wird durch die geringe Anzahl externer Komponenten und die hohe Konfigurierbarkeit des PMIC erheblich verkürzt.
Der ACT88420 erweiterte PMIC von Qorvo verfügt über viele konfigurierbare Optionen, einschließlich Ausgangsspannung so niedrig wie 0,5 V, Einschaltzeit, Anstiegsrate, Sequenzierung auf Systemebene, Schaltfrequenz, stromsparende Modi und Betriebsmodi.
Der ACT88420 verfügt über vier DC/DC-Abwärtswandler mit integrierten Leistungs-FETs und zwei Low-Dropout-Reglern (LDOs). Abwärtswandler 1, LDO1 und LDO2 können als Lastschalter konfiguriert werden. Abwärtswandler 4 kann als LDO konfiguriert werden. Jeder DC/DC-Regler benötigt zum Betrieb nur drei kleine Bauteile. Die LDOs benötigen nur zwei kleine Keramikkondensatoren. Alle Ausgänge sind über die I2C-Schnittstelle frei konfigurierbar.
Merkmale
- Eingangsspannungsbereich: 2,7 V bis 5,5 V
- Abwärtswandler 1: 4 A Abwärtswandler/Lastschalter
- Abwärtswandler 2: 2 A Abwärtswandler
- Abwärtswandler 3: 4 A, optimiert für niedrige Ausgangsspannung
- Abwärtswandler mit 4: 2 A kann als 300-mA-LDO konfiguriert werden
- Alle Abwärtswandler arbeiten mit 0,47 uh Induktoren
- Serielle I2C-Schnittstelle zur Überwachung und Steuerung
- LDO1: 400 mA LDO kann als Lastschalter für bis zu 1 A konfiguriert werden
- LDO2: 400 mA LDO kann als Lastschalter für bis zu 400 mA konfiguriert werden
- 8 konfigurierbare GPIOs, 4 davon sind 3-stufige GPIOs
- Optimierter Ruhestrom und Effizienz bei geringer Last
Applikationen
- Solid-State-Drives (SSD)
- FPGA
- Computervision
- Tragbare Audio-/Videogeräte
Weitere Ressourcen

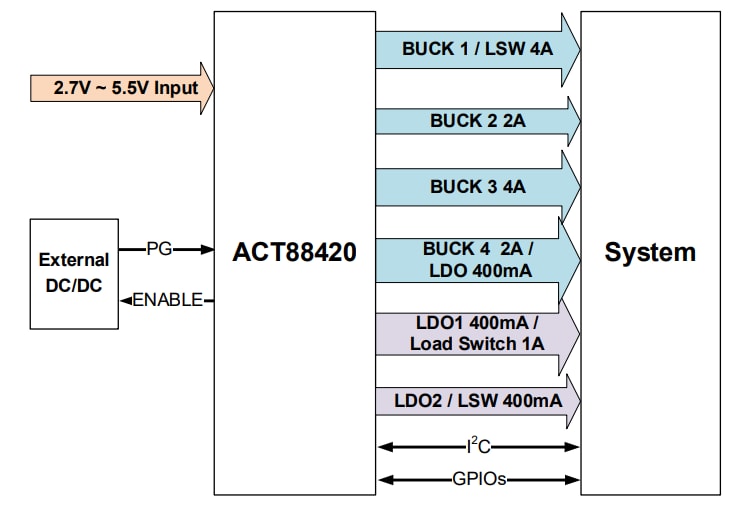

Typische Applikationen – Diagramm

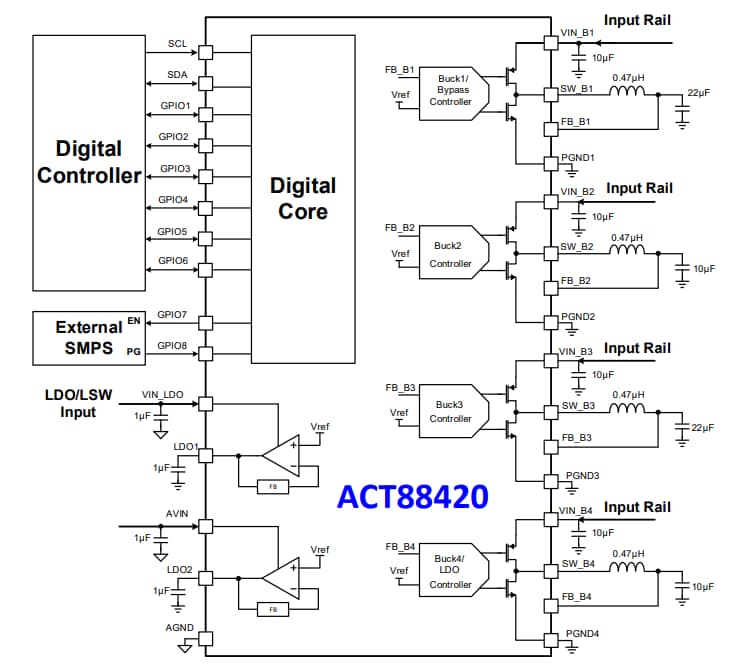

Blockdiagramm
