Panasonic PGS Thermal Graphite Sheets
Panasonic PGS Thermische Graphitbögen sind sehr dünn, synthetisch hergestellt und bestehen aus hochgradig ausgerichtetem Graphitpolymerfilm, die ideal für das Wärmemanagement/als Kühlkörper geeignet sind. Die PGS Graphitbögen sind ideal für enge Bereiche geeignet oder zur ergänzenden Kühlung in vorhandenen Bereichen. Bei exzellenter Wärmeleitfähigkeit (2 bis 4 mal größer als Kupfer) sind die Panasonics PGS Thermische Graphitbögen flexibel (widerstehen wiederholtem Knicken), können passend zugeschnitten werden und sind in drei Dicken lieferbar: 0.10mm, 0.07mm und 0.025mm. Empfohlene Anwendungen sind Mobiltelefone, DVC, DSC, PC und Peripheriegeräte, Aufnahmegeräte, Halbleiterherstellung und optische Kommunikationsgeräte. Panasonic Typ S PGS Thermische Graphitbögen sind nun einzeln verpackt mit Trennblättern erhältlich.
Merkmale
- 10µm to 100µm thick
- 700 to 1950W/m.K thermal conductivity
- Two to five times higher than copper and up to seven times better than aluminum
Graphite Sheets Honeycomb Structure
High Thermal Conductivity
Coefficient of thermal conductivity (W/m*K)
>2mm bend radius - sheets can be bent through 180 degrees more than 3000 times
>No impact to thermal conductivity if sharp folds are avoided
>Stable material resistant to environmental effects and shows no deterioration with age
>PGS can provide shielding to electromagnetic noise, providing a simultaneous EMI and thermal solution10µm to 100µm thick
a-b plane (KEC method)
.jpg "Panasonic PGS Thermal Graphite Sheets")
Usage and Results

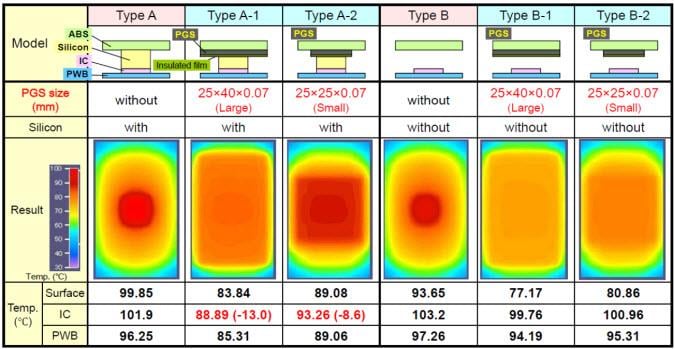

Application Example of PGS (Simulation with heat)
Applications
Heat can be transferred away from an IC (LED) to the casing in a camera design, reducing the heat sinking required.
When applied in an IGBT or switching FET module, PGS acts as a thermal interface, reducing the thermal contact resistance and thermal soaking required.
Standard PGS Types
High Heat Resistance PGS Types
More Panasonic Thermal Solutions
Panasonic Wärmemanagement-Lösungen
Zahlreiche Lösungen für Applikationen, die einen extrem hohen thermischen Schutz bei begrenztem Platz erfordern.
