Panasonic Industrial Automation FT Durchgangsstrahl-Glasfasersensoren
Panasonic Industrial Automation FT Lichtschranken-Glasfasersensoren verfügen über eine robuste, hochwertige Faser und ein reduziertes Risiko von Bruch und Biegung während der Installation in einem Lichtschranken-Gehäusetyp. Die Edelstahl-Verbindungsstücke, die für Faserköpfe verwendet werden, sind RoHS-konform und bieten gleichzeitig eine verbesserte Befestigungsstärke. Darüber hinaus nutzt die FT-Baureihe einheitliche Strahlen an der Faseröffnung für eine stabile Erfassung. Das große Angebot an Produktarten umfasst Gewinde, quadratische Kopf, zylindrische, Manschette, flache, schmale oder breite Lichtstrahlen, Erkennung von Flüssigkeitsleckagen/Flüssigkeiten und Beständigkeit gegen Öl, Chemikalien, Hitze und Staubsauger. Die FT Lichtschranken-Glasfasersensoren von Panasonic Industrial Automation können auf beweglichen Teilen verwendet und präzise gebogen werden und bieten gleichzeitig eine hohe Qualität für Applikationen.
Merkmale
- Lichtschranken-Typ
- Robuste, hochwertige Glasfaser
- Reduziertes Risiko für Bruch und Biegung während der Installation
- Die Strahlen an der Faseröffnung sind für eine stabile Erfassung einheitlich
- Edelstahl-Armaturen für Faserköpfe
- Konform mit RoHS
- Kann für Sekundärbatterien verwendet werden
- Verbesserte Befestigungsstärke
Verfügbare Produkte
- Mit Gewinde
- Standardfaser, mit Muttern montiert
- Bei der Ausführung mit installierten Linse sind die Fernerkundung und die mikroskopische Objekterkennung durch Installation der Linse möglich
- Schutzrohr und robuste Edelstahlhülse verhindern eine Trennung
- Ideal für die Erkennung eines Werkstücks
- Verbesserte Zentriergenauigkeit (FT-31/31 mit 43/42/42 W und FT-45X/R40) - Abweichung der Strahlachsen innerhalb von ±3 ° und Genauigkeit der Strahlachsen-Zentrierung innerhalb von ± 150μm
- Verbesserte Spekularität (FT-31/31W/43/42/42W und FT-45X/R40) – Poliertechnik mit hoher Genauigkeit erhöht die Lichtstärke und ermöglicht eine stabile Erfassung
- Quadratischer Kopf
- Kompaktes, platzsparendes Design ermöglicht eine saubere Installation an der Seite eines Förderbands
- Reduziert das Risiko von Werkzeugen und anderen Objekten, die während der Installation das Glasfaserkabel fangen
- Die Glasfaser kann mit einer Spitzzange mit einem Mindestabstand von 6,5 mm (M3) oder 8,5 mm (M4) installiert werden
- Gehäuse aus rostfreiem Stahl (SUS303) verhindert Schäden durch übermäßiges Anziehen
- Außendurchmesser der Standardlinse von ø4,3 mm
- Scharfe Biegefaser mit geringen Lichtschwankungen (FT-R41W/R42W)
- Zylindrisch
- Schlanke Form kann an engen Stellen mit Stellschrauben montiert werden
- Das Angebot umfasst ultradünne Fasern mit Spitzen mit einem Durchmesser von 0,25 mm
- Robuste Faser mit integrierter Linse (FT-S22)
- Hülsentyp
- Geeignet für die Messung an engen Stellen und die Messung kleinster Objekte, da die Faserspitze eine dünne Hülse ist
- Der Hülsentyp von 40 mm kann in jede Richtung gebogen werden
- Erkennung winziger Chips – Glasfaser kann nur mit einem Durchmesser von 0,25 mm in der Hülse in der Nähe des sehr kleinen Bereichs installiert werden
- Erkennung von Steckverbinder-Pins mit feinem Rastermaß – Glasfaser mit extrem kleinem Durchmesser mit einer Strahlachse von 0,125 mm kann das Einsetzen oder Biegen von Steckverbinder-Pins mit feinem Rastermaß erkennen
- Zentrierungsgenauigkeit von 1/10 mm oder weniger (FT-E13/E23)
- Flacher Typ
- Dünne, rechteckige Form kann an engen Stellen installiert werden
- Glasfaser bietet gute Bearbeitbarkeit
- Kann direkt mit Schrauben montiert werden
- Wird mit Einschraubstutze geliefert, die einen einzelnen Montagepunkt ermöglicht
- Faserleitfaden für zusätzliche Platzeinsparungen (FT-ZxHBW)
- Enger Strahl
- Nicht leicht von umliegenden Hindernissen betroffen, selbst in großen Entfernungen, aufgrund des engen Strahls
- Breiter Strahl
- Erkennt lückenlos das Werkstück mit unbestimmter Form oder Position im breiten Strahl
- Kann verwendet werden, um Form zu unterscheiden
- Ölbeständig
- Der Faserkern wird auch in Umgebungen, in denen Öl vorhanden ist, nicht hart oder kaputt
- Widerstandsfähig gegen Öl durch Verwendung von Fluorharz
- Vollständiger Schutz mit IP68G-Schutzart (FT-R60Y)
- Kabelschutz mit IP67-Schutzart (FT-R44Y)
- Chemikalienbeständig
- Metallfreies Design
- Mit Gehäuse und Faserummantelung aus PFA kann die Glasfaser mit verschiedenen chemischen Flüssigkeiten verwendet werden
- Vollständiger Schutz mit IP68G-Schutzart (FT-HL80Y/L80Y/V80Y/Z802Y)
- Hitzebeständig
- Kann in Umgebungen von -60 °C bis +350 °C verwendet werden
- Gemeinsamer Typ für eine größere Verarbeitbarkeit verfügbar
- Vakuum-beständig
- Einsetzbar bei hohen Temperaturen von +300 °C Vakuum
- Sehr widerstandsfähig gegen wiederholtes Biegen
- Flüssigkeits-Leck-/Flüssigkeitserkennung
- Erkennt Flüssigkeitsstände in Tanks oder erkennt Leckagen bei der Herstellung von Halbleiterbauteilen
Zubehör
Reduzierte Abweichungen bei der Erkennung

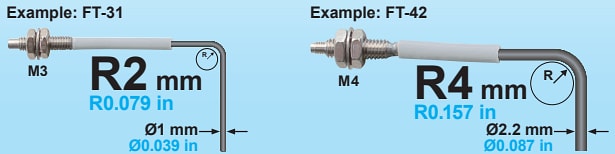

Flexibilität
